Umsteller für Öltransformatoren CA-01

dreiphasigIndustriekabelgesteuert

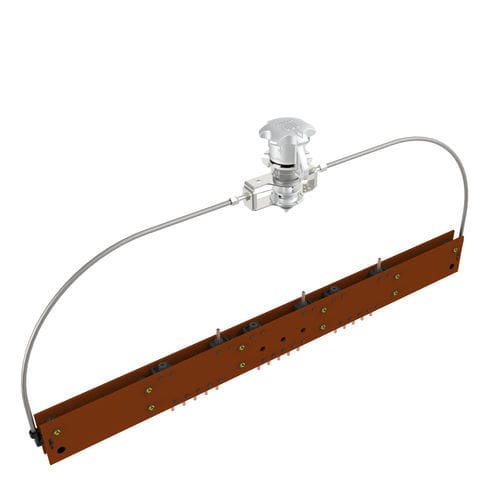

Kabelgesteuerter Stufenschalter für ölgefüllte Transformatoren ohne Last Gemeinsamer Ausgang pro Phase 5 Positionen 30 A Feste und gemeinsame Kontakte mit Innendurchmesser Ø3,1 20 kV Einstellung 2,5% pro Stellung Steuergerät mit Aluminiumknopf Verfügbare Varianten : - Spannungsklassen : 20 kV / 30 kV - Stromstärke : 30 A / 63 A / 175 A 30 A / 63 A : Feste Kontakte mit Innendurchmesser Ø3,1 / Ø5,1 175 A : Feste Kontakte abnehmbar - Versilberung der festen / beweglichen / gemeinsamen Kontakte, auf Anfrage - Verfügbare Diagramme : Brücke, gemeinsamer Ausgang pro Phase, Serie-Parallel, Stern-Dreieck, mehrere Stufen.. - Anzahl der Positionen : 2 bis 7 Positionen - über 7 Positionen auf Anfrage - Steuergerät mit Aluminiumknopf oder -griff - Schutzabdeckung aus Aluminium für den Drehknopf oder den Griff, auf Anfrage Kabelbetrieb, von der Seitenwand des Behälters oder der Abdeckung des Transformators Befestigung am Kessel, oder Deckel, oder aktiven Teil des Transformators: - durch Verschraubung des Steuergerätes (Bohrung Ø 27 mm im Kessel oder Deckel vorsehen) - durch Verschraubung der Hauptplatine auf dem aktiven Teil, oder dem Kessel, oder dem Deckel des Transformators - durch Verbindung dieser beiden Teile mit Hilfe von Kabeln, die in einem flexiblen Metallschlauch gleiten, der mit einem flexiblen Kunststoffschlauch ausgekleidet ist; diese beiden Schläuche werden auf Rollen geliefert, die bei der Montage am Transformator zugeschnitten und angepasst werden Stromstärken: - 30 A mit röhrenförmigen Festkontakten Ø 3,1 x 5,0 mm - 63 A mit röhrenförmigen Festkontakten Ø 5,1 x 7,0 mm - 175 A mit abnehmbaren Kontakten (rohrförmig oder flach)
