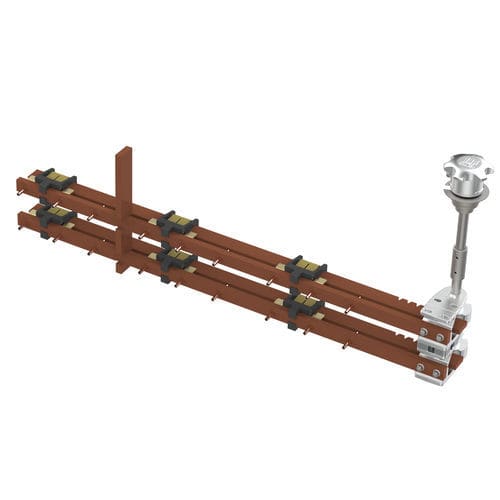

Dreiphasiger Umsteller HZ-01

für ÖltransformatorenIndustrie13-Positionen

Laststufenschalter HZ für ölgekühlte Transformatoren Stern-Dreieck 2 Stufen Rohrförmige Festkontakte Max 30 A Innendurchmesser Ø3,1 20 kV Einstellung 2,5% pro Stellung Steuergerät mit Aluminiumknopf Verfügbare Varianten : - Spannungsklassen : 20 kV / 30 kV - Stromstärke : 30 A / 63 A / 150 A 30 A / 63 A : Festkontakte rohrförmig, mit Innendurchmesser Ø3,1 / Ø5,1 150 A : Feste Kontakte röhrenförmig oder mit Gewinde - abnehmbar - Versilberung der festen / beweglichen / gemeinsamen Kontakte, auf Anfrage - Verfügbare Diagramme : Brücke, gemeinsamer Ausgang pro Phase, Serie-Parallel, Stern-Dreieck, mehrere Stufen.. - Anzahl der Positionen : 2 bis 7 Positionen - Mehr als 7 Positionen auf besondere Anfrage - Kundenspezifische Länge der Welle - Steuergerät mit Aluminiumknopf oder -griff - Schutzabdeckung aus Aluminium auf dem Drehknopf oder dem Griff, auf Anfrage Direktantrieb von der Seitenwand des Behälters oder der Abdeckung des Transformators Befestigung am Kessel, am Deckel oder am aktiven Teil des Transformators: - durch Verschraubung des Hauptbügels am Kessel, Deckel oder aktiven Teil des Transformators - durch Verschraubung einer zusätzlichen Halterung (Metallbügel oder Isolierhaken) an Kessel, Deckel oder aktivem Teil des Transformators - Anschweißen der Nabe der Antriebswelle am Kessel oder Deckel des Transformators Die Länge der Welle ist bei der Bestellung anzugeben, keine Längenbegrenzung Zwillingseinheiten auf mehreren Stufen (identisch oder unterschiedlich) sind verfügbar Stromstärken : - 30 A mit röhrenförmigen Festkontakten Ø 3,1 x 5,0 mm - 63 A mit röhrenförmigen Festkontakten Ø 5,1 x 7,0 mm - 150 A mit abnehmbaren Röhrenkontakten
