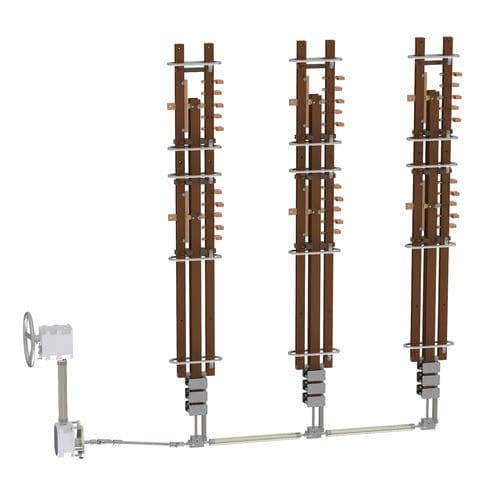

Dreiphasiger Umsteller HT-02

für ÖltransformatorenIndustrie13-Positionen

Laststufenschalter HT für ölgefüllte Transformatoren Brücke - 5 Positionen Hochspannung - Klasse 250 kV - - bis zu BIL 1250 kV Fahnenkontakte - Max 800 A Steuergerät mit Aluminiumrad Verfügbare Varianten : - - Hochspannung - Klasse 250 kV - - bis zu BIL 1250 kV - - Stromstärke : Max 800 A - - Feste Kontakte : Röhren- oder Fahnenkontakte - - Versilberung von festen / beweglichen / gemeinsamen Kontakten, auf Anfrage - - Verfügbare Diagramme : Brücke, Serie-Parallel, Stern-Dreieck, gemeinsamer Ausgang pro Phase, Stern mit Nullleiterausgang, mehrere Stufen.. - - Kundenspezifische Länge der Schächte - - Steuergerät auf dem Deckel oder an der Wand des Transformators - - Rad auf Menschenhöhe - - Mechanische Verriegelung mit Mikroschalter NO/NC - - Mikroschalter zur Positionsanzeige Direktantrieb durch Kupplungsbetrieb, von der Seitenwand des Behälters oder der Abdeckung des Transformators Fernbedienungen in Mannshöhe sind verfügbar, für den Wellenübergang an der Ober- oder Unterseite des Tanks oder an der Abdeckung des Transformators Befestigung am Kessel, am Deckel oder am aktiven Teil des Transformators: - durch Verschraubung des Hauptbügels am Tank oder am aktiven Teil des Transformators - durch Verschraubung einer zusätzlichen Halterung (Metall- oder Isolierbügel) am Kessel oder am aktiven Teil des Transformators - Verschraubung des Flansches des Steuergeräts am Kessel oder am Deckel des Transformators Länge der bei der Bestellung gewünschten Welle (die Ausführungen können je nach den erforderlichen Abständen variieren) Stromstärken : - 400 A mit Röhren- oder Fahnenkontakten (für ausgewählte Typen) - 800 A mit Fahnenkontakten
