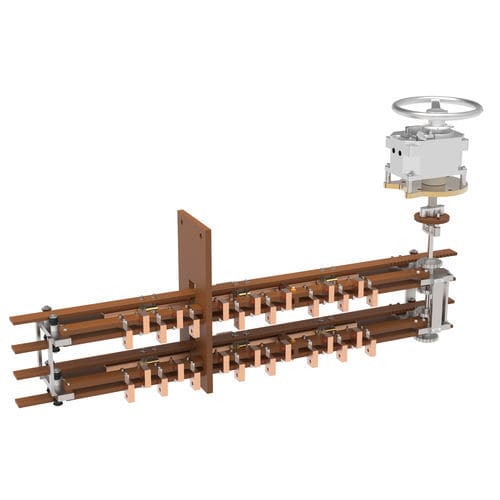

Dreiphasiger Umsteller HI-02

für ÖltransformatorenIndustrie13-Positionen

Laststufenschalter HI für ölgefüllte Transformatoren Gemeinsamer Ausgang pro Phase 5 Positionen 2 Stufen Fahnenkontakte Max. 1250 A 20 kV Einstellung 2,5% pro Stellung Steuergerät mit Aluminiumrad Verfügbare Varianten : - Spannungsklassen : 20 kV / 30 kV / 45 kV / 60 kV - Stromstärke : Max 1250 A pro Stufe - 3750 A bei mehreren Stufen - Feste Kontakte in Flaggenform - Versilberung von festen / beweglichen / gemeinsamen Kontakten, auf Anfrage - Verfügbare Diagramme : Brücke, Serie-Parallel, Stern-Dreieck, gemeinsamer Ausgang pro Phase, Stern mit Nullleiterausgang, mehrere Stufen.. - Anzahl der Positionen : 2 bis 7 Positionen - mehr als 7 Positionen auf besondere Anfrage - Kundenspezifische Länge der Schächte - Steuergerät auf dem Deckel oder an der Wand des Transformators - Rad auf Menschenhöhe - Mechanische Verriegelung mit Mikroschalter NO/NC - Mikroschalter zur Positionsanzeige Es sind Fernbedienungen in Mannshöhe verfügbar, für die Überquerung der Wellen auf der Ober- oder Unterseite des Tanks oder auf dem Deckel des Transformators Befestigung am Kessel, am Deckel oder am aktiven Teil des Transformators: - durch Verschraubung des Hauptbügels am Kessel, Deckel oder aktiven Teil des Transformators - Der Flansch des Steuergeräts wird an den Tank oder den Deckel des Transformators geschraubt Länge der Welle, die bei der Bestellung anzugeben ist (die Ausführungen können je nach den erforderlichen Abständen variieren) Zwillingseinheiten auf mehreren Stufen (identisch oder unterschiedlich) sind erhältlich Stromstärken : - 1000 A mit Fahnenkontakten - 1250 A mit Fahnenkontakten - Parallelschaltung von identischen Platinen für höhere Ströme möglich
