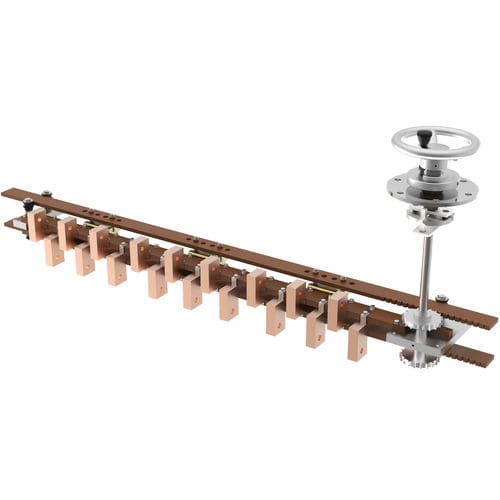

Dreiphasiger Umsteller HI-01

für ÖltransformatorenIndustrie13-Positionen

Laststufenschalter HI für ölgefüllte Transformatoren Brücke 5 Positionen Fahnenkontakte Max. 1250 A 20 kV Einstellung 2,5% pro Stellung Steuergerät mit Aluminiumrad Verfügbare Varianten : - Spannungsklassen : 20 kV / 30 kV / 45 kV / 60 kV - Stromstärke : Max 1250 A pro Stufe - 3750 A bei mehreren Stufen - Feste Kontakte in Flaggenform - Versilberung von festen / beweglichen / gemeinsamen Kontakten, auf Anfrage - Verfügbare Diagramme : Brücke, Serie-Parallel, Stern-Dreieck, gemeinsamer Ausgang pro Phase, Stern mit Nullleiterausgang, mehrere Stufen.. - Anzahl der Positionen : 2 bis 7 Positionen - mehr als 7 Positionen auf besondere Anfrage - Kundenspezifische Länge der Welle - Steuergerät auf dem Deckel oder an der Wand des Transformators - Rad auf Menschenhöhe - Mechanische Verriegelung mit Mikroschalter NO/NC - Mikroschalter zur Positionsanzeige Direktantrieb durch Kupplungsbetrieb, von der Seitenwand des Behälters oder der Abdeckung des Transformators Fernbedienungen in Mannshöhe sind verfügbar, für den Wellenübergang an der Ober- oder Unterseite des Tanks oder an der Abdeckung des Transformators Befestigung am Kessel, am Deckel oder am aktiven Teil des Transformators: - durch Verschraubung des Hauptbügels am Kessel, Deckel oder aktiven Teil des Transformators - Flansch des Steuergeräts zum Anschrauben an den Kessel oder den Deckel des Transformators Länge der Welle, die bei der Bestellung anzugeben ist (die Ausführungen können je nach den erforderlichen Abständen variieren) Zwillingseinheiten auf mehreren Stufen (identisch oder unterschiedlich) sind erhältlich Stromstärken : - 1000 A mit Fahnenkontakten - 1250 A mit Fahnenkontakten - Parallelschaltung von identischen Platinen für höhere Ströme möglich
