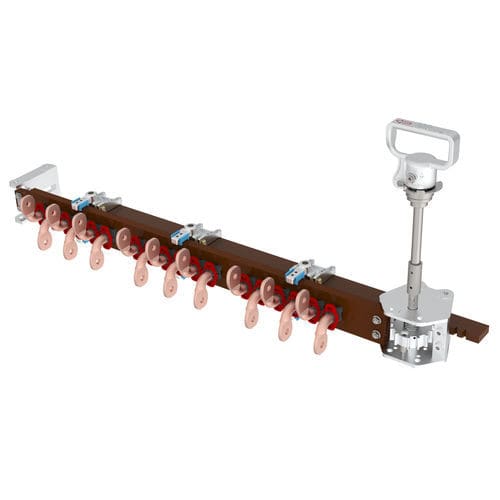

Dreiphasiger Umsteller FII-01

für ÖltransformatorenIndustrie17 Positionen

Laststufenschalter FII für ölgefüllte Transformatoren Brücke 5 Positionen Fahnenfestkontakte Max. 400 A 20 kV Einstellung 2,5% pro Stellung Steuergerät mit Aluminiumgriff Verfügbare Varianten : - Spannungsklassen : 20 kV / 30 kV / 60 kV - 90 kV auf besondere Anfrage - Stromstärke : Bis zu 400 A - Festkontakte röhrenförmig, Fahnenkontakte, Gewindekontakte... - Abnehmbar - Versilberung auf festen / beweglichen / gemeinsamen Kontakten, auf Anfrage - Verfügbare Diagramme : Brücke, Serie-Parallel, Stern-Dreieck, gemeinsamer Ausgang pro Phase, Stern mit Nullleiterausgang, mehrere Stufen.. - Anzahl der Positionen : 2 bis 9 Positionen - mehr als 9 Positionen auf besondere Anfrage - Aluminium-Schutzabdeckung auf dem Griff, auf Anfrage - Steuergerät mit Rad - Kundenspezifische Länge der Achsen - Steuergerät auf dem Deckel oder an der Wand des Transformators - Rad auf Menschenhöhe - Mechanische Verriegelung mit Mikroschalter NO/NC - Mikroschalter zur Signalisierung der Position Direktantrieb oder Kupplungsbetrieb von der Seitenwand des Tanks oder der Abdeckung des Transformators Fernbedienungen in Mannshöhe sind verfügbar, für Wellenkreuzung auf der Ober- oder Unterseite des Tanks oder auf dem Deckel des Transformators Befestigung am Kessel, am Deckel oder am aktiven Teil des Transformators: - durch Verschraubung des Hauptbügels am Kessel, Deckel oder aktiven Teil des Transformators - Anschweißen des Wellenstumpfes am Kessel oder Deckel des Transformators oder Anschrauben des Flansches am Kessel oder Deckel des Transformators Bei der Bestellung anzugebende Wellenlänge (die Ausführungen können je nach den erforderlichen Abständen variieren) Zwillingseinheiten auf mehreren Stufen (identisch oder unterschiedlich) sind erhältlich Stromstärken: alle Stromstärken bis zu 400 A, mit abnehmbaren Kontakten (Rohr-, Flach- oder Fahnenkontakte)
