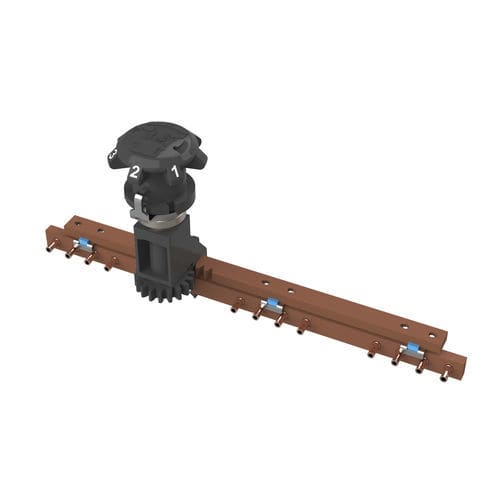

Dreiphasiger Umsteller HR-01

für ÖltransformatorenIndustrie7-Positionen

Laststufenschalter HR für ölgefüllte Transformatoren Brücke 3 Positionen Rohrförmige Festkontakte 30 A Festkontakte mit Innendurchmesser Ø5,1 20 kV Einstellung 2,5% pro Stellung Steuergerät mit Polyamidknopf Verfügbare Varianten : - Spannungsklassen : 20 kV und 30 kV - Stromstärke : 30 A / 63 A Festkontakte mit Innendurchmesser Ø3,1 / Ø5,1 - Verfügbare Diagramme : Brücke, gemeinsamer Ausgang pro Phase, Serie-Parallel, Stern-Dreieck, mehrere Stufen.. - Anzahl der Positionen : 2 bis 7 Positionen - 6 verfügbare Bügelhöhen : 70, 100, 130, 150, 170 und 200 mm - Steuergerät mit Polyamid- oder Aluminiumknopf - Schutzabdeckung aus Aluminium auf Anfrage Direktantrieb von der Seitenwand des Tanks oder der Abdeckung des Transformators. Befestigung am Tank oder am Deckel des Transformators durch Verschraubung des Hauptbügels (Bohrung Ø 20 mm am Tank oder am Deckel des Transformators) 6 verfügbare Höhen für die Hauptkonsole (L=70, L=100, L=130, L=150, L=170, L=200) Zwillingseinheiten auf mehreren Stufen (identisch oder unterschiedlich) sind verfügbar. Stromstärken : - 30 A mit röhrenförmigen Festkontakten Ø 3,1 x 5,0 mm - 63 A mit röhrenförmigen Festkontakten Ø 5,1 x 7,0 mm
