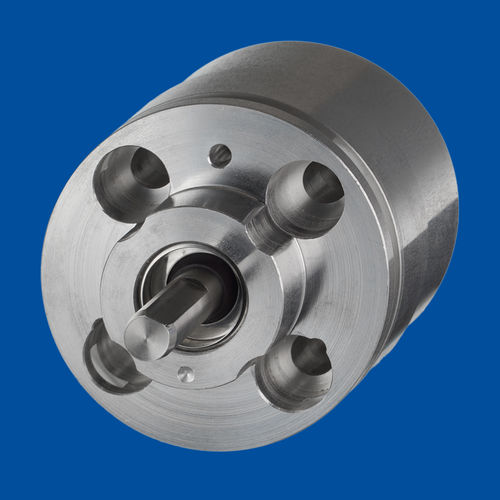

Absoluter Winkelcodierer posirot® PRAS5 / PRDS5

inkrementalMagnetkontaktlos

Absoluter magnetischer Winkelsensor 0 bis 360° im Flachgehäuse mit 10 mm Welle oder berührungslos Technische Daten Ausgang - Spannung 0,5 … 10V, 0,5 … 4,5V Strom 4 ... 20 mA, 3 Leiter Spannungs- oder Stromausgang, redundant Inkrementalausgang SSI CANopen CANopen redundant SAE J1939 SAE J1939 redundant Messbereich - 0 ... 15° bis 0 ... 360° in 15°-Schritten Inkremental /SSI / CAN: 0 ... 360° Auflösung - Analog: 0,03 % (60 ... 360°), 0,1 % (15 ... 45°) Inkremental: 1, 2, 3 ... 1024 Pulse pro Umdrehung SSI: 12 Bit / pro Umdrehung CAN: 0,05° max. Linearität - Analog: ±0,3 % vom Messbereich (typisch) Inkremental /SSI / CAN: ±1° (typisch) Wiederholgenauigkeit - ±0,1° (typisch) Gehäusematerial - Edelstahl EN 1.4404 (AISI 316L) Elektrischer Anschluss - M12-Stecker, 5-polig M12-Stecker, 8-polig Kabelausgang, Standardlänge 2 m Gewicht - ca. 390 g, ca. 890 g mit Welle (ohne Kabel)
