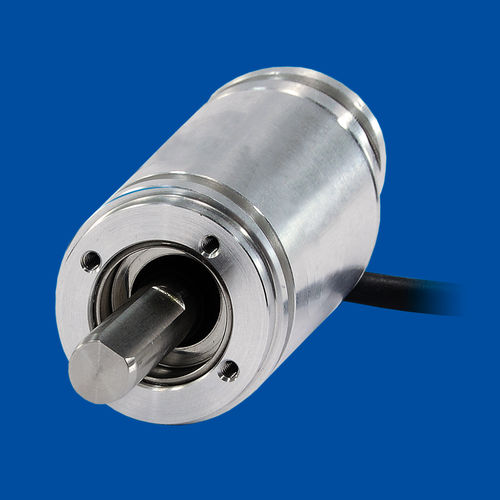

Absoluter Winkelcodierer posirot® PRAS3 / PRDS3

Magnetmit Vollwelleanalog

Absoluter magnetischer Winkelsensor bis 360° mit Technische Daten Ausgang - Spannung 0,5 … 10 V, 0,5 … 4,5 V Strom 4 ... 20 mA, 3 Leiter Spannungs- oder Stromausgang, redundant Inkrementalausgang SSI CANopen CANopen redundant SAE J1939 SAE J1939 redundant Messbereich - Analog: 0 ... 15° bis 0 ... 360° in 15°-Schritten Inkremental /SSI / CAN: 0 ...360° Auflösung - Analog: 0,03 % (60 ... 360°), 0,1 % (15 ... 45°) Inkremental: 1, 2, 3 ... 1024 Pulse pro Umdrehung SSI: 12 Bit / pro Umdrehung CAN: 0,05° max. Linearität - Analog: ±0,3 % vom Messbereich (typisch) Inkremental /SSI / CAN: ±1° (typisch) Wiederholgenauigkeit - ±0,1° (typisch) Gehäusematerial - Aluminium Elektrischer Anschluss - M12-Stecker, 5-polig M12-Stecker, 8-polig Kabelausgang, Standardlänge 2 m Gewicht - ca. 250 g (ohne Kabel)
