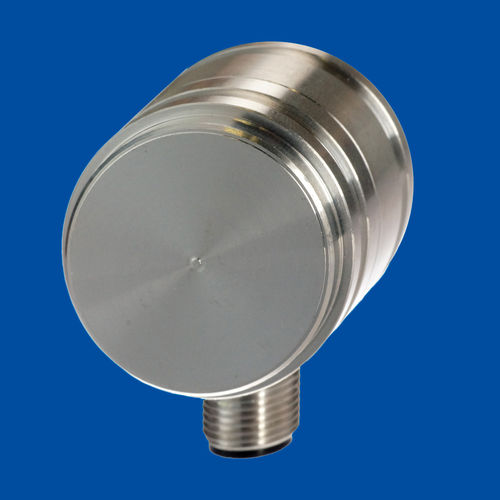

Absoluter Winkelcodierer posirot® PRAS2 / PRDS2 Magnetkontaktlosanalog
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen
Eigenschaften
- Typ
- absolut
- Technologie
- Magnet
- Installierung
- kontaktlos
- Ausgangssignal
- analog, CANopen, mit SSI-Schnittstelle
- Material
- Aluminium
- Schutzniveau
- IP67, IP69
- Baugröße
Max: 36 mm
(1,42 in)Min: 20 mm
(0,79 in)- Auflösung
Max: 0,1 mm
(0 in)Min: 0,03 mm
(0 in)- Prozesstemperatur
Max: 85 °C
(185 °F)Min: -40 °C
(-40 °F)
Beschreibung
Absoluter magnetischer Winkelsensor bis 360°
berührungslos, externer Magnet
Technische Daten
Ausgang - Spannung 0,5 … 10 V, 0,5 … 4,5 V
Strom 4 ... 20 mA, 3 Leiter
Spannungs- oder Stromausgang, redundant
Inkrementalausgang
SSI
CANopen
CANopen redundant
SAE J1939
SAE J1939 redundant
Messbereich - Analog: 0 ... 15° bis 0 ... 360° in 15°-Schritten
Inkremental /SSI / CAN: 0 ...360°
Auflösung - Analog: 0,03 % (60 ... 360°), 0,1 % (15 ... 45°)
Inkremental: 1, 2, 3 ... 1024 Pulse pro Umdrehung
SSI: 12 Bit / pro Umdrehung
CAN: 0,05° max.
Linearität - Analog: ±0,3 % vom Messbereich (typisch)
Inkremental /SSI / CAN: ±1° (typisch)
Wiederholgenauigkeit - ±0,03 % (60 ... 360°), ±0,1 % (15 ... 45°)
Gehäusematerial - Aluminium
Elektrischer Anschluss - M12-Stecker, 5-polig
M12-Stecker, 8-polig
Kabelausgang, Standardlänge 2 m
Gewicht - ca. 40 g (ohne Kabel)
