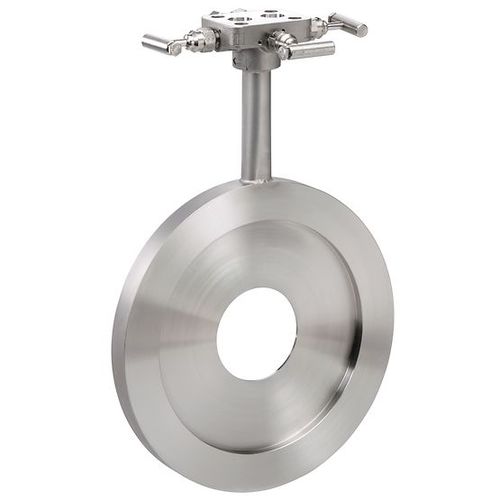

Steckblende zur Duchsatzmessung bei Differentialdruck Rosemount™ 405

Das Rosemount 405 Primärelement mit Kompaktmessblende bietet genaue Durchflussmessungen. Ausgestattet entweder mit einer kompakten Messblende oder mit einer patentierten Vierloch-Konditionierungsplatte, ermöglicht dieses Durchflussmessgerät Messungen für Regelkreise, allgemeine Überwachungsaufgaben und den eichamtlichen Verkehr. Dieses Primärelement ist für Leitungsgrößen von bis zu 300 mm (12 Zoll) erhältlich. Es ist für Gas-, Flüssigkeits- und Dampfbetrieb ausgelegt und funktioniert auch bei rauen Prozessbedingungen. Spezifikationen Max. Betriebsdruck ANSI B16.5 600#, DIN PN100 Prozesstemperaturbereich -315 bis 850 °F (-193 bis 454 °C) Medium Flüssigkeiten, Gas und Dampf Mediumberührter Werkstoff Edelstahl 316 Gewährleistung Bis 5 Jahre Gewährleistung gemäß gesonderten Bedingungen Merkmale Einfach mittels Direktmontage installierbarer Wirkdruckgeber kann auf einfache Weise zwischen Flanschen eingebaut werden. Mehrzweckausführung bietet zuverlässige und genaue Durchflussmessung von Gasen, Flüssigkeiten und Dampf. Verfügbarkeit in den Nennweiten 0,5 bis 12 in. (15 bis 300 mm) erhöht die Anwendungsflexibilität. Optionaler selbstzentrierender Mechanismus vereinfacht die Installation. Basierend auf einer Eckdruckentnahme nach ASME/ISO gemäß Industriestandard. Patentierte Ausführung mit vier Löchern ermöglicht genaue Durchflussmessungen bei Durchflussstörungen. Innovative Messblende reduziert die erforderliche gerade Rohrleitung auf nur 2D-Einlauf- und 2D-Auslaufstrecke. Erfordert keine Impulsleitungen, Spezialflansche oder Leitungsmodifikationen, wodurch Kosteneinsparungen erzielt werden können. Mögliche Direktmontage erleichtert den Einbau.
