CO2-Messsystem

Infrarotautomatischkontinuierlich

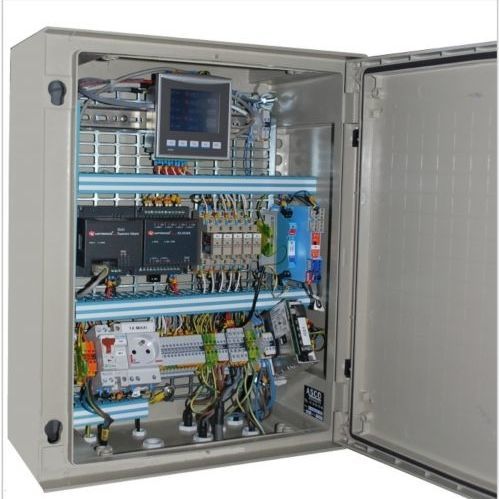

Die BIOX-Einheit besteht aus zwei Schränken zur kontinuierlichen Biogasmessung. Ein Schaltkasten, der in einem sicheren Bereich platziert wird, besteht aus einer SPS mit einem Farb-Touchscreen und ermöglicht : Die Steuerung von Magnetventilen und anderen Komponenten, die sich im ATEX-Schrank befinden. Visualisierung und Verarbeitung von Sensoren, die sich in ATEX-Zonen befinden. Ein ATEX-zertifizierter Schrank mit den folgenden Komponenten: Probenaufbereitung mit Kühler, Primärfilter, Kondensatfalle und Partikelfilter Konfigurierbarer automatischer Spülalgorithmus. Infrarotsensor für die Messung von Methan (CH4). Paramagnetischer Sensor für die Messung von Sauerstoff (O2). Ein elektrochemischer Sensor für die Messung von Schwefelwasserstoff (H2S). Ein Sauerstoffversorgungssystem für die elektrochemische Messung. CO2 kann durch Subtraktion der gemessenen O2- und CH4-Werte gemessen werden. Die Gehäuse bestehen aus glasfaserverstärktem Polyester mit einer antistatischen Aufladung. Alle Komponenten, die mit dem Gas in Berührung kommen, sind aus 316L-Edelstahl und PTFE gefertigt. Das Gasumlaufsystem in den Sensoren sowie der Kühler werden mit Druckluft betrieben.
