Bolzen-Thyristor T51-80-14

SteuerungPhasen

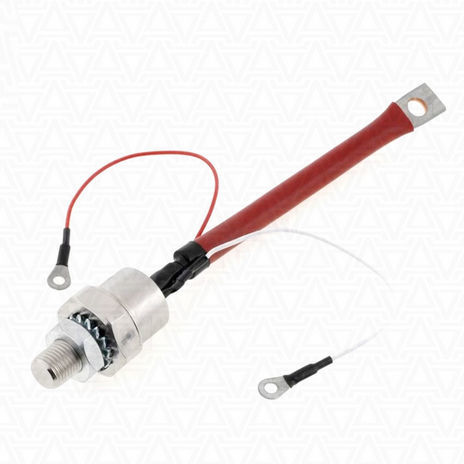

Der Bolzen-Thyristor A-TS51-80-14AS ENERGITM ist ein analoges, alternatives und gleichwertiges Halbleiterbauelement für die Bolzen-Thyristoren T51-80-14 Kubara Lamina. Durchschnittlicher Einschaltstrom in Vorwärtsrichtung ITAV - 80 Ampere, wiederholte Spitzensperrspannung in Vorwärts- und Rückwärtsrichtung VDRM/VRRM - 1400V. Die Thyristoren sind für die Umwandlung und Steuerung von Gleich- und Wechselströmen ausgelegt. "Luftgekühlte Kühlkörper der Serie O für Bolzengeräte" zur Thyristorkühlung sind ebenfalls auf Bestellung erhältlich. Zur Kühlung der Thyristoren werden Luft- und Wasserkühlkörper verwendet. Um einen zuverlässigen thermischen und elektrischen Kontakt mit dem Kühlkörper zu gewährleisten, muss bei der Montage ein Montagedrehmoment Md eingehalten werden. Zur besseren Wärmeableitung des Thyristors bei der Montage wird Wärmeleitpaste verwendet (dies ist eine Empfehlung und keine Voraussetzung für den Einbau). Merkmale: Thyristoren werden in Stiftform geliefert. Die Basis des Thyristors ist die Anode, die flexible Stromzuführung ist die Kathode, der flexible Draht, der aus der Basis der Stromzuführung austritt, ist die Hilfskathode, der flexible Draht, der aus dem Gehäuse austritt, ist die Steuerelektrode (Gate). Diese Thyristoren zeichnen sich dadurch aus, dass sie an beweglichen Teilen eingesetzt werden können. Die Thyristoren AS ENERGITM zeichnen sich durch folgende Merkmale aus: niedrige statische und dynamische Verluste, hohe VDRM/VRRM-Werte, umfangreiche Erfahrung mit dem Einsatz der Geräte in verschiedenen Branchen, Spannungsbereich von 100 bis 9000 V und Stromstärken von 100 bis 15000 A, hohe thermische und elektrische Wechselbeständigkeit, natürliche oder forcierte Luftkühlung. Spezifikationen und Parameter des T51-80-14 und des Ersatzgerätes A-TS51-80-14, Datenblatt (PDF), Abmessungen, Zeichnungen sind unten aufgeführt.
