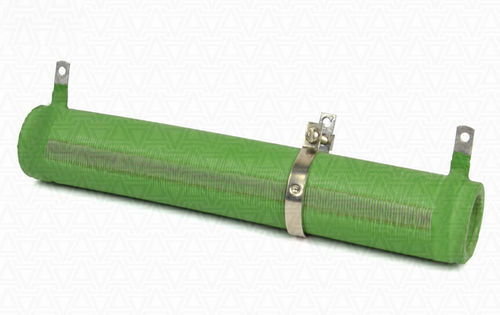

Drahtgewickelter Widerstand APT 160W 3.9R - 100K

StromACDC

Drahtgewickelte einstellbare (geregelte, variable) Hochleistungswiderstände der Serie APT (Adjustable Painted Tubular Resistors), Verlustleistung 160W, Nennwiderstand von 3,9 Ohm bis 100 kOhm. Ähnliche Serien von Widerständen sind RX20, RXG. Die Widerstände sind für den Einsatz in Wechsel- und Gleichstromkreisen zur Strombegrenzung und Spannungsverteilung vorgesehen. Widerstände mit einer bestimmten Nennleistung können auch auf individuelle Bestellung gefertigt werden. Der Widerstand besteht aus einem röhrenförmigen Keramikkern, auf den ein Konstantandraht (Widerstand mit niedrigem Widerstand) oder ein Nichromdraht (Widerstand mit hohem Widerstand) gewickelt ist. Die Widerstände sind mit hitze- und feuchtigkeitsbeständiger Isolierfarbe beschichtet. Der Widerstand wird durch Veränderung der Position des beweglichen Klemmbügels (beweglicher Kontakt) entlang des Gehäuses (Rohr) eingestellt. Der Kontakt zwischen dem Klemmbund und den Drahtspulen des Widerstands wird durch die unlackierte Seite des Gehäuses hergestellt. Kontakte, Widerstandsleitungen sind starr, mit Schraublöchern oder zum Anlöten von Leitern. Die Art der Befestigung ist klappbar. Die Befestigung der Widerstände auf der Platte ist durch einen Satz von Befestigungselementen gewährleistet. Die Widerstandstoleranz beträgt ±5%, ±10%. Die maximale Betriebsspannung bei AC beträgt 1000V, bei DC - 1400V. Die Betriebstemperatur bei erhöhter Umgebungstemperatur darf +155°C nicht überschreiten (gleichzeitig wird die Leistung auf 60% der Nennleistung reduziert), die Grenztemperatur beträgt bis zu +250°C. Der Isolationswiderstand der Drahtwiderstände beträgt mindestens 1000 MOhm. Betriebsdauer - mindestens 15000 Stunden.
