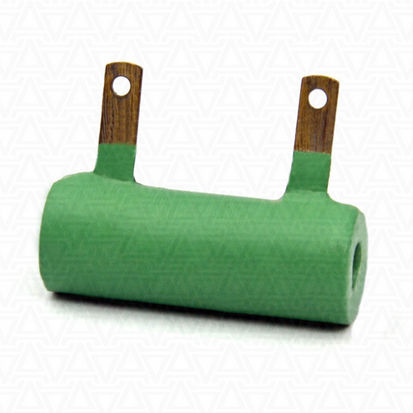

Drahtgewickelter Widerstand FPT series

festinstalliert

Drahtgewickelte ungeregelte Widerstände der Serie FPT (Fixed Painted Tubular Resistors), Verlustleistung 7,5 W, Nennwiderstand von 1 Ohm bis 10 kOhm. Ähnliche Serien von Widerständen sind RX20, RXG, RXHG. Die Widerstände sind für den Einsatz in Wechsel- und Gleichstromkreisen zur Strombegrenzung und Spannungsverteilung vorgesehen. Widerstände mit einer bestimmten Nennleistung können auch auf individuelle Bestellung gefertigt werden. Der Widerstand besteht aus einem röhrenförmigen Keramikkern, auf den ein Konstantan- (niederohmiger Widerstand) oder Nichromdraht (hochohmiger Widerstand) gewickelt ist. Die Widerstände sind mit hitze- und feuchtigkeitsbeständiger Isolierfarbe beschichtet. Kontakte, Widerstandsleitungen sind starr, mit Schraublöchern oder zum Anlöten von Leitern. Die Art der Befestigung ist klappbar. Die Befestigung der Widerstände auf der Platte wird durch einen Satz von Befestigungselementen gewährleistet. Die Widerstandstoleranz beträgt ±5%, ±10%. Die maximale Betriebsspannung bei AC beträgt 1000V, bei DC - 1400V. Die Betriebstemperatur bei erhöhter Umgebungstemperatur darf +155°C nicht überschreiten (gleichzeitig wird die Leistung auf 60% der Nennleistung reduziert), die Grenztemperatur beträgt bis zu +250°C. Der Isolationswiderstand der Drahtwiderstände beträgt mindestens 1000 MOhm. Betriebsdauer - mindestens 15000 Stunden. Mit dem Rechner kann man den Gesamtwiderstand bei Parallel- oder Reihenschaltung der Widerstände und den Widerstandswiderstand in der Schaltung bequem berechnen. Die Vergleichseigenschaften von Drahtrohrwiderständen, Zementwiderständen und Widerständen im Aluminiumgehäuse sind in der Vergleichstabelle aufgeführt. Detaillierte Widerstandsspezifikationen, Außen- und Befestigungsmaße, Montagesatz, Installations- und Betriebsempfehlungen finden Sie auf der folgenden Seite.
