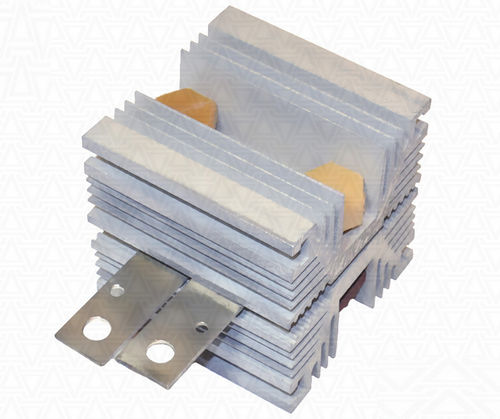

Aluminium-Kühlkörper O123-100

Leistung

Die Luftkühlkörper O123-100 AS ENERGITM werden zur ein- und doppelseitigen Kühlung von Leistungshalbleitern in Scheibenbauweise mit den Gehäusetypen PD21, PD22, PD23, PT21, PT21-1, PT23 eingesetzt. Die Verlustleistung des Kühlers mit natürlicher Kühlung beträgt 120 W. Der Durchmesser der Kontaktfläche des Kühlkörpers beträgt Ø22 mm. Angewandtes Gerätegehäuse: berührungsfläche Ø19-Ø22 mm, Außendurchmesser Ø42 mm. Der Kühlkörper wird für die Kühlung von Leistungs-SCR-Thyristoren und Gleichrichterdioden für Ströme von 100A - 500A verwendet. Die Kühlung durch den Luftstrom kann natürlich oder erzwungen sein, je nach der erzeugten Wärmemenge und den Betriebsbedingungen der Halbleiter. Merkmale: korrosionsbeständige Aluminiumlegierung; niedriger Wärmewiderstand; einfache Installation mit einem Montageschlitz; kann entweder Standardmodelle können auch angepasst werden. Die Kühlkörper sind aus Aluminium-Kühlerprofilen gefertigt und benötigen keine zusätzliche Schutzbeschichtung, wenn sie unter verschiedenen klimatischen Bedingungen eingesetzt werden. Die Montage von Halbleiterbauelementen (Leistungsdioden, Thyristoren) in Tabletten- (Scheiben-) Ausführung mit Kühlern erfolgt durch Spannbolzen und Traverse. Die Kontaktflächen von Kühlkörper und Leistungsbauelement müssen geringe Rauhigkeits- und Ebenheitsabweichungen aufweisen. Für minimale elektrische Verluste und maximale Wärmeableitung der Geräte ist die in den Spezifikationen der Leistungsgeräte angegebene entsprechende Montagekraft Fm zu beachten. Vor der Montage sollten die Kontaktflächen des Kühlkörpers, des Stromkontakts und des Halbleiterbauelements mit einem in Alkohol (Toluol, Benzol, Aceton) getränkten Tuch abgewischt werden, und es wird empfohlen, sie mit einer dünnen Schicht silikonorganischer Wärmeübertragungspaste zu schmieren (dies ist eine Empfehlung und keine Voraussetzung für die Montage).
