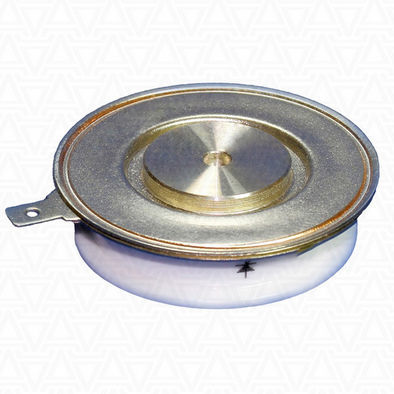

Phasen-Thyristor Y24KPA 550А

Steuerung

Der Phasenanschnitt-Thyristor ATY24A-550-06 AS ENERGITM ist ein analoges, alternatives und gleichwertiges Halbleiterbauelement als Ersatz für den SCR-Thyristor Y24KPA-06-06, Y24KPA Techsem. Durchschnittlicher Einschaltstrom in Vorwärtsrichtung ITAV - 550 Ampere, wiederholte Spitzenspannung in Vorwärts- und Rückwärtsrichtung VDRM/VRRM - 200-600V. Phasenanschnitt-Thyristoren sind für die Umwandlung und Steuerung von Gleich- und Wechselströmen ausgelegt. Nennwerte der Thyristoren: Y24KPA-06-2 (550A 200V), Y24KPA-06-4 (550A 400V), Y24KPA-06-6 (550A 600V). "Luftgekühlte Kühlkörper der Serie O für Scheibengeräte", Luftkühlkörper der Serie SF", Wasserkühlkörper der Serie SS" für Thyristorkühlung sind ebenfalls auf Bestellung erhältlich. Merkmale: Keramikgehäuse im Presspack-Industriestandard; konzipiert für industrielle Hochleistungsanwendungen und Stromübertragungssysteme; optimiert für niedrigen Spannungsabfall im eingeschalteten Zustand; abgestimmte Qrr- und VT-Werte für Serien- und/oder Parallelschaltungen verfügbar. Die Anode und Kathode des Thyristors (Polarität) sind durch das Symbol auf dem Gehäuse gekennzeichnet. Phasenanschnitt-Thyristoren (PCT) werden auch als siliziumgesteuerte Gleichrichter (SCR-Thyristoren) oder Kapsel-Thyristoren bezeichnet. Sie sind für geringe Leitungsverluste optimiert und in erster Linie für Anwendungen mit Netzfrequenzen bis zu 500 Hz vorgesehen. Die Thyristoren AS ENERGITM zeichnen sich durch folgende Merkmale aus: niedrige statische und dynamische Verluste, hohe VDRM/VRRM-Werte, umfangreiche Erfahrungen mit dem Einsatz der Geräte in verschiedenen Branchen, Spannungsbereiche von 100 bis 9000 V und Stromstärken von 10 bis 15000 A
