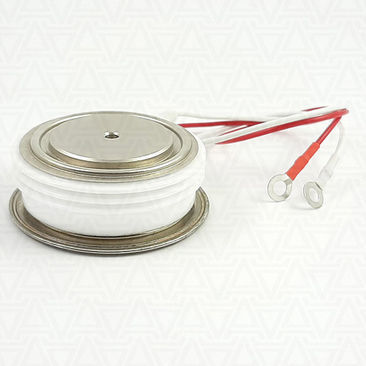

Leistungs-Thyristor KK200A

Steuerung

Der schnelle Thyristor KK200-(12...14) AS ENERGITM in Scheibenbauweise ist ein schnell abschaltbares Halbleiterbauelement in Presspackbauweise. Dieser schnelle Leistungsthyristor ist für die Umwandlung und Steuerung von Gleich- und Wechselströmen bis zu 200A mit einer Frequenz bis zu 10kHz in Stromkreisen mit Spannungen bis zu 1200V - 1400V (Spannungsklasse von 12 bis 14) ausgelegt. Abmessungen der Thyristoren ØDxØdxH - 42x25x15 mm (Außendurchmesser des Gehäuses X Durchmesser der Kontaktfläche X Höhe des Gehäuses), Gewicht - 100 g. Schnelle Thyristoren der Serie KK sind Geräte mit reduzierten tq-, trr- und Qrr-Werten und mit einem höheren Wert (diT/dt)cr (bis zu 2500 A/µs), die für den Betrieb bei höheren Frequenzen (bis zu 10kHz) ausgelegt sind. Schnelle Thyristoren zeichnen sich durch eine sehr geringe Ausschaltzeit aus, die sie von den Standardmodellen unterscheidet. Sie werden in den Bereichen Schweißen, Induktionserwärmung und -schmelzen, elektrischer Transport, Wechselstromantriebe, USV und anderen Systemen eingesetzt, die kurze Ein- und Ausschaltzeiten erfordern. Die Thyristoren verfügen über ein nach Industriestandard abgedichtetes Keramikgehäuse, das den Funktionsteil und das Halbleiterelement vor mechanischen Stößen und der Umwelt schützt. Die Anode und die Kathode des Thyristors (Polarität) werden durch das Symbol auf dem Gehäuse bestimmt. Schnelle Thyristoren befinden sich in einem Gehäuse mit einer Presspackscheibe (Kapsel, Tablette). Dieser schnelle Thyristor kann ein alternatives Produkt, Ersatz, analog, gleichwertig für andere Arten von schnellen Thyristoren 180A, 190A, 200 Ampere in einem Scheibengehäuse sein.
