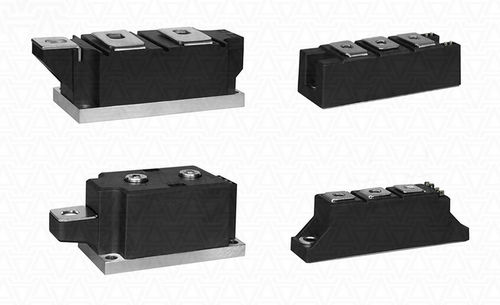

Thyristormodul MTA26-18

Die Thyristormodule MTA26-18-215F3 zeichnen sich durch eine hohe elektrische und thermische Wechselfähigkeit aus, was eine hohe Zuverlässigkeit und eine lange Lebensdauer in intensiven Betriebsarten bedeutet. Die Thyristormodule sind in einem Industriestandard-Gehäuse untergebracht, was die Integration der Geräte in bestehende Anlagen erleichtert. Die Zwei-Positionen-Module haben unterschiedliche Schaltkreise (elektrische Schaltpläne): МТC - Halbbrücke; МТK - Schema mit gemeinsamer Kathode; МТA - Schema mit gemeinsamer Anode. Reihenschaltung (Leistungen) von Thyristormodulen: MTA26-6 (26A 600V), MTA26-7 (26A 700V), MTA26-8 (26A 800V), MTA26-9 (26A 900V), MTA26-10 (26A 1000V), MTA26-12 (26A 1200V), MTA26-14 (26A 1400V), MTA26-16 (26A 1600V), MTA26-18 (26A 1800V). Die Hauptanschlüsse (Stromanschlüsse) befinden sich auf der Oberseite des Gehäuses und sind mit 1, 2, 3 (gemeinsame Anode-Anode, Kathode, Kathode) gekennzeichnet. Die Steuerklemmen sind mit K1, G1, K2, G2 gekennzeichnet. Die Doppelthyristormodule der Serie MTA werden in verschiedenen Stromversorgungsanlagen eingesetzt - in Leistungs- und Steuergeräten, Leistungsreglern, Wechselstromreglern, in der Steuerung von Gleichstrommotoren, in Sanftanlassern für Wechselstrommotoren, in Umrichtern, in der Steuerung von Hochöfen oder chemischen Prozessen, in Schweißgeräten und als Gleichrichter für Wechselstromumrichter.
