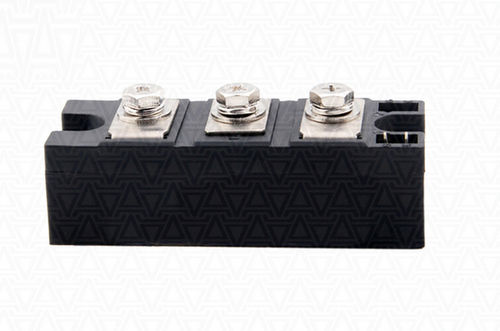

Thyristormodul MT3-115-36-F

Dient der Umwandlung von Gleich- und Wechselströmen bis zu 115 ampere, mit einer Frequenz von bis zu 500 Hz auf Stromkreisen mit Spannungen bis zu 3600 volt (36 klasse). Thyristor-Module MT3-115-36-F sind in einem Standard-Gehäuse F: Grundmaße 34x94 mm, Gehäusehöhe - 30 mm, Gewicht - 0.35 kg. Das Zwei-Positionen-Modul ist eine monolithische Konstruktion aus zwei Halbleiter-Thyristoren: Typ thyristor-thyristor. Anschlussplan des Moduls MT3-115-36-F – eine halbe Brücke. Serien (Leistungen) von Thyristor-Modulen: MT3-115-30-F, MT3-115-32-F, MT3-115-34-F, MT3-115-36-F. Anschlussplan der Module MT3-115-36-F Hauptterminals befinden sich am oberen Rand des Gehäuses und sind nummeriert 1, 2, 3; Steuerterminals sind im Diagramm gekennzeichnet als G1, G2; Zusatzkathoden sind im Diagramm gekennzeichnet als K1, K2; Die hohe thermische Zyklenfestigkeit und der zuverlässige Betrieb der Niederfrequenz-Thyristor-Module MT3-115-36-F beim Schalten hoher Ströme wird durch ihre Konstruktionsmerkmale und die stabilen Parameter der galvanischen Isolierung erreicht. Die Thyristor-Module MT3-115-36-F haben ein Clamp-On-Design, das eine einfache Montage und einen guten Kontakt mit dem Kühler für die Wärmeableitung ermöglicht. Es können mehrere Module auf einem Kühler ohne zusätzliche Isolierung montiert werden, was die Gesamtabmessungen der Baugruppe erheblich reduziert. Zwischen dem Modul und dem Kühlkörper wird ein wärmeleitendes, mit Wärmeleitpaste geschmiertes Substrat empfohlen. Die Zweistellermodule haben unterschiedliche Schaltpläne (Stromlaufpläne): MT3 – Halbbrücke; MT4 – Kollektivkathodenschaltung; MT5 – gemeinsame Anodenschaltung.
