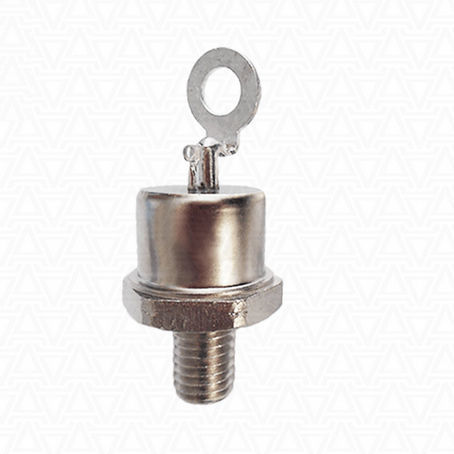

Bolzen-Thyristor T152-125-12

Steuerung

Der Bolzen-Thyristor T152-125-12AS ENERGITM ist ein universeller Bolzen-Thyristor, auch bekannt als Silicon Controlled Rectifier (SCR). Durchschnittlicher Einschaltstrom in Vorwärtsrichtung ITAV - 125 Ampere, wiederholte Spitzensperrspannung in Vorwärts- und Rückwärtsrichtung VDRM/VRRM - 1200 V. Stud Thyristor sind für die Umwandlung und Steuerung von Gleich- und Wechselströmen ausgelegt. "Luftgekühlte Kühlkörper der Serie O für Bolzengeräte" zur Kühlung von Thyristoren sind ebenfalls auf Bestellung erhältlich. Zur Kühlung der Thyristoren werden Luftkühlkörper verwendet. Um einen zuverlässigen thermischen und elektrischen Kontakt mit dem Kühlkörper zu gewährleisten, muss bei der Montage ein Anzugsdrehmoment Md eingehalten werden. Zur besseren Wärmeableitung des Thyristors bei der Montage wird Wärmeleitpaste verwendet (dies ist eine Empfehlung und keine Voraussetzung für den Einbau). Merkmale: Thyristoren werden in Stiftform geliefert. Die Basis des Thyristors ist die Anode, die harte lange Leitung ist die Kathode, die harte kurze Leitung ist die Steuerelektrode (Gate). Die Thyristoren T152-125-12 (125A 1200V) werden in Gleich- und Wechselstromkreisen elektrischer Anlagen und in Halbleiterstromrichtern eingesetzt. Die Thyristoren AS ENERGITM zeichnen sich durch folgende Eigenschaften aus: niedrige statische und dynamische Verluste, große Werte von VDRM/VRRM, umfangreiche Erfahrung mit dem Einsatz der Geräte in verschiedenen Branchen, Spannungsbereich von 100 bis 9000 V und Stromstärken von 10 bis 15000 A, hohe Beständigkeit gegen thermische und elektrische Zyklen, natürliche oder forcierte Luftkühlung. Spezifikationen und Parameter, Datenblatt PDF, Abmessungen, Zeichnungen sind unten aufgeführt.
