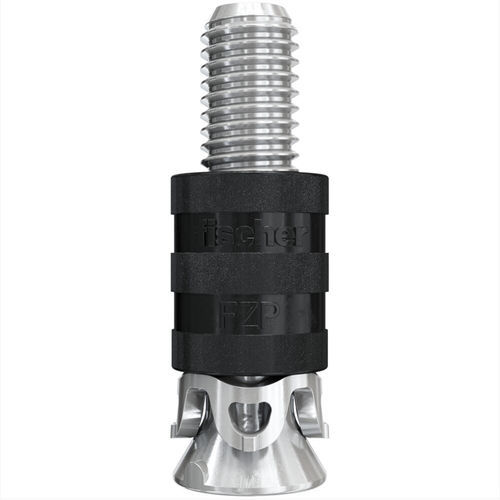

Expansionsdübel FZP II

MetallKunststoff

Der Hinterschnittanker mit einer carbonfaserverstärkten Hülse für eine verdeckte Bündigmontagelösung für schwere Fassadenplatten aus Naturstein und Betonwerkstein. Die Befestigung erfolgt mit einer konstanten Bohrlochtiefe, die sich an der Plattenrückseite ausrichtet. Diese Befestigungsart wird z. B. für kalibrierte Fassadenplatten und Laibungswinkelmontagen eingesetzt. Vorteile Die Bündigmontage des Ankers ermöglicht eine wirtschaftliche und einfache Handhabung von Leibungen. Die abgestimmte Form des Hinterschnittankers sorgt für eine formschlüssige und daher spreizdruckfreie Befestigung im konisch hinterschnittenen Bohrloch. Der Befestigungspunkt wird nach außen nicht sichtbar und sorgt für eine optisch ansprechende und durchgehende Fassadenoberfläche. Durch das Setzen des Ankers mit der Hinterschnitt-Technik kann die Position in der Fassadenplatte statisch optimal gewählt werden. Dies verringert die Plattendurchbiegung enorm. Der Anker erlaubt höhere Bruchlasten im Vergleich zu herkömmlichen Systemen. Anwendungen Außenfassaden Innenfassaden Fassadenleibungen Natursteinheizungen Baustoffe Naturstein (>20mm) Betonwerkstein Funktionsweise / Montage Das Bohrloch wird auf absolute Einbindetiefe gebohrt. Der Anker wir in Bündigmontage gesetzt. Nassdiamantbohren: zunächst zylindrisch, danach konisch - um den Hinterschnitt zu erstellen. Einsetzen des Hinterschnittankers in das konisch hinterschnittene zylindrische Bohrloch Verspreizen des Hinterschnittankers durch "Herunterdrücken" der Scheibe mittels Setzwerkzeug Spreizdruckfreie Befestigung mittels Formschluss
