O-Ring-Dichtung PSQ seriesrundPolyurethanKolben
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen
Eigenschaften
- Typ
- O-Ring
- Form
- rund
- Material
- Polyurethan
- Abwendung
- Kolben, für Gehäuse, Profil, zum Schneiden
- Flüssigkeit
- für Mineralöl
- Weitere Eigenschaften
- dynamisch, statisch, Hochdruck
- Temperatur
Max: 110 °C
(230 °F)Min: -35 °C
(-31 °F)- Grenzdruck
250 bar, 400 bar
(3.625,9 psi, 5.801,5 psi)- Durchmesser
Max: 109 mm
(4,291 in)Min: 24,5 mm
(0,965 in)- Außendurchmesser
Max: 130 mm
(5,118 in)Min: 40 mm
(1,575 in)- Shore-Härte A
93 unit, 98 unit
- Geschwindigkeit
0,8 m/s
(2,6 ft/s)
Beschreibung

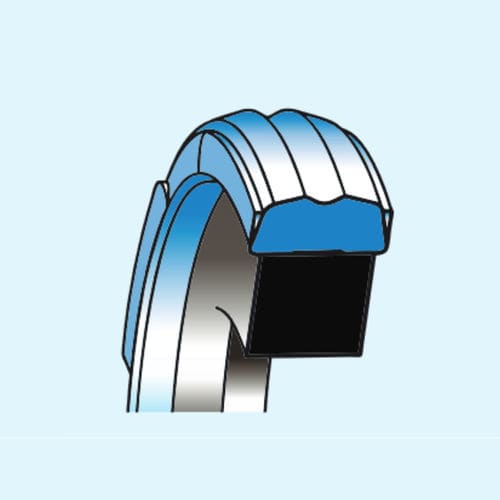

Die PSQ-Dichtung hat ein Doppelspitzenprofil im dynamischen Teil und zwei kleine Stufen im statischen Teil
dem statischen Teil, in dem der Q-Ring untergebracht ist.
Der Q-Ring versorgt die Dichtung mit Energie und bietet eine perfekte Dichtungsleistung bei niedrigem und hohem Druck.
Die Form des zentralen Doppelprofils verhindert hydrodynamische Drücke auf die Dichtung und den daraus resultierenden Ausblaseffekt.
Die Dichtungsteile bestehen aus Polyurethan mit unterschiedlicher Härte, je nach den spezifischen Betriebs
betriebsdrücke.
Referenzmischung: CN (93 Shore A mit Q-Ring) oder alternativ DN (98 Shore A mit Q-Ring)
Schnittkanten oder Grate im Gehäuse der Dichtung müssen entfernt werden.
Zur Erleichterung des Kolbeneinbaus ist eine Einführschräge in der Bohrung vorzusehen.
Weitere Informationen entnehmen Sie bitte der Montageanleitung auf Seite 26
---
Kataloge
Für dieses Produkt ist kein Katalog verfügbar.
Alle Kataloge von ARTIC SEALS anzeigen
