Lippendichtung RBR series

rundV-förmigPolyurethan

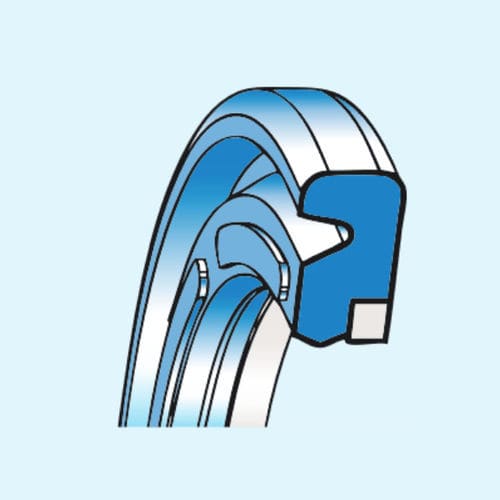

Der RBR-Ring, der als Pufferring fungiert, wurde speziell für die Verwendung als Hauptdichtung entwickelt, um in Kombination mit asymmetrischen Lippendichtungen (siehe RSA, Seite 30). Seine Aufgabe ist es, den Arbeitsdruck für die zweite Dichtung aufrechtzuerhalten. Sie bietet keine vollständige Dichtwirkung, so dass sich zwischen den beiden Dichtungen eine Ölkammer bilden kann. Dank des speziellen Profils des RBR-Rings wird der wachsende Druck in diesem Raum in den in den Zylinder ab, sobald ein bestimmter Wert erreicht ist. Er funktioniert wie ein Ventil. Er ist auch dafür ausgelegt, Druckspitzen auszugleichen. Das vorgeschlagene Material ist ein Polyurethan des Typs "C0" mit einem hohen Elastizitätsmodul, das für die abdichtung, niedrigem Druckverformungsrest und hoher Abriebfestigkeit. Für den Anti-Extrusionsring schlagen wir ein Polyacetalharz (R0) mit hoher Zugfestigkeit vor. Referenz der Verbindung: CR Der Zusammenbau erfolgt in einer geschlossenen Nut. Die Polyurethan-Dichtung muss daher vor der Montage des anti-Extrusionsring montiert werden.
