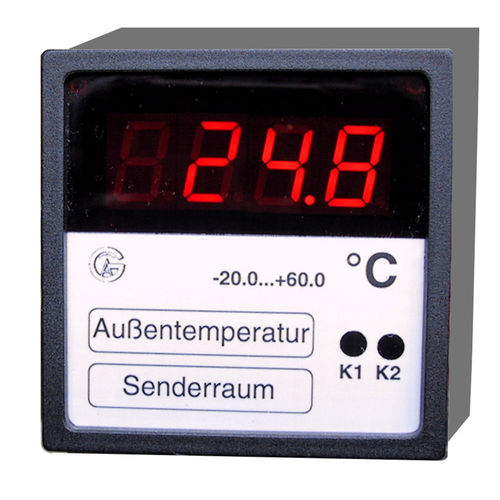

Temperaturanzeiger AD72P series

GleichspannungLeistung4-stellig

• 4-stelliger Digitalanzeiger mit 14 mm hoher LED-Anzeige • Eingangssignal 0…1 V, 0…10 V oder 0/4…20 mA 4-stelliger Digitalanzeiger (Anzeigeumfang -999 bis 9999) mit 14 mm hoher LED-Anzeige im DIN-Gehäuse 72 x 72 mm. Als Eingangssignal können Spannungen 0…1 V, 0…10 V oder Ströme 0/4…20 mA verarbeitet werden. Dabei liefert der Anzeiger eine Gleichspannung zur Speisung von Zweileitermessumformern. Eine weitere Ausführung ist für den Anschluss von Pt100-Widerständen in Dreileiterschaltung vorgesehen. Die Bewertung der Anzeige erfolgt digital. Standardmässig stehen zwei analoge Ausgangssignale 0…10 V und 0/4…20 mA zur Verfügung. Als Option können zwei Grenzwerte mit potentialfreien Ausgangsrelais eingebaut werden. Die Versorgung des Anzeigers kann mit 230 Vac oder mit 24 Vac oder mit 24 Vdc erfolgen. Der Anzeige-umfang, die Einheit der Messgröße sowie die Messstelle sind auf der Frontplatte aufgedruckt. TECHNISCHE SPEZIFIKATIONEN: Betriebsart: Messung & Anzeige Messstoff: Stromstärke & Temperatur Messbereich: 0…1 V, 0…10 V, 0/4…20 mA; Speisung eines Zweileitermessumformers; Speisespannung ca. 18 Vdc; Pt100 in Dreileiterschaltung; kleinste Messspanne 0…20 °C, größte 0…400 °C Umgebungstemperatur: -10…50 °C keine Betauung Bewertung der Anzeige: Messanfang und Messspanne digital über Tasten einstellbar Grenzwert: 2 potentialfreie Umschaltkontakte
