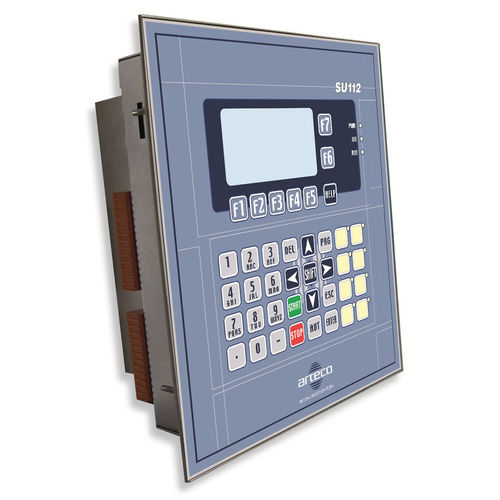

Motion Controller / Mehrachsen SU112

lineareingebaut

Achsenprüfer mit integriertem PLC mit bis 48 Input/Ertrag SU112 ist der niedrige Kosten Achsen-Prüfer mit enthaltenem PLC, der durch Arteco-Bewegungs-Technologie hergestellt wird. Mindstausstattung: 2 interpolierte Achse mit enthaltenen Sensoren, 16 herein, 16 heraus, 2 Analogeingabe- und 1 serieller Schnittstelle RS232/485. Dank die Schlitze, die in der Rückseite des Multiachsenprüfers gelegen sind, SU112 können abhängig von dem Benutzerbedarf configurated. Es gibt 4 verfügbare Schlitze. Jeder Schlitz kann die verfügbaren Erweiterungsplatinen als der digitale Input 8 empfangen + 8 Digitalergebnis, die 1 Achsenexpansion, Expansion mit 2 Achsen, der digitale Input 8 + Digitalergebnis 8 + canbus Hafen. So kann die maximale Konfiguration 5 interpolierte Achse mit enthaltenen Sensoren, 32 herein, 32 heraus, 2 Analogeingabe, 2 serielle Schnittstellen RS232/485, 1 CANbus-Hafen erreichen, um den Prüfer an andere Achsen- und Input-/Outputexpansionsmodule für verteiltes Input/Output und Achse anzuschließen. Jeder Zustand des Inputs/Output wird durch LED fand nahe jedem Verteiler gezeigt. SU112 versieht die LCD-Anzeige 8 Charaktere der Reihen x 20 mit Hintergrundbeleuchtungseigenschaft. Die Anzeige und die Tastatur können unter Verwendung der eingeführten Funktionen und der Anweisungen des PLC gesteuert werden. Ein reicher Satz Grafiken und Textbefehle erlaubt dem Benutzer, sein HMI, 100% zu machen entsprechend seinem Bedarf. SU112 kann unter Verwendung eines reichen Satzes Bewegungs-Kontrollfunktionen programmiert werden: Einfache Positionierung, lineare Interpolation, elektronischer Nocken, boolescher Nocken, optimierte Flugbahnen, die das Abfahren von einer Punkt-Reihe erzeugen, Rotative Achse, Steuerung von Auswahl- und Platzmaschinen, Kreisinterpolation, Selbst-Lernen und seine Durchführung.
