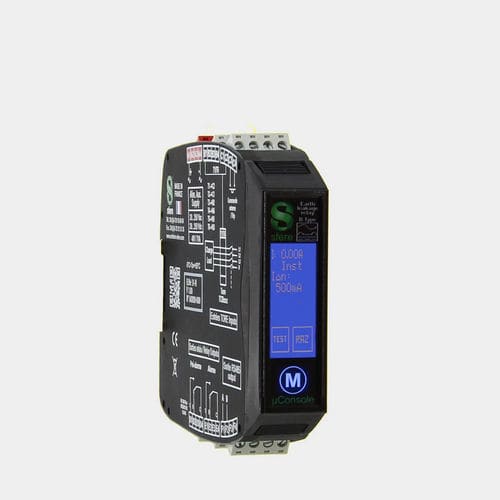

Programmierbares Relaismodul ELRv20-30 SFERE

Sicherheitisoliert

ELRv20-30 SFERE Differenzialrelais sind Fehlerstrombegrenzungsrelais vom Typ A. In Kombination mit einem Messring und einem Leistungsschalter können sie in Niederspannungsnetzen der Typen TT, IT und TNS eingesetzt werden, um die folgenden Funktionen zu erfüllen: Schutz gegen direktes Berühren Zusätzlicher Schutz gegen indirektes Berühren Begrenzung des Ableitstroms Schutz gegen Feuer Die erhöhte Störfestigkeit und die True-RMS-Messtechnik garantieren maximale Sicherheit und Kontinuität des elektrischen Betriebs und vermeiden unzeitgemäße Abschaltungen. Darüber hinaus verfügen sie über einen Voralarmausgang, der es ermöglicht, Isolationsfehler ohne Auslösung zu erkennen. Die ELRv30 und ELRv31 verfügen über eine automatische Wiedereinschaltfunktion, um die in bestimmten empfindlichen oder isolierten Anlagen erforderliche Betriebskontinuität aufrechtzuerhalten. Merkmale und Vorteile LCD-Anzeige Programmierbare Empfindlichkeit 2 Relaisausgänge: Hauptalarm + Wiedereinschaltkontakt oder Voralarm am Ende des Zyklus Alarmtest und Rückstellung über Tastatur oder externen Befehl Anschlussprüfung mit Ringkernwandler Automatische Rückstellfunktion TECHNISCHE DATEN Timer-Einstellung Trigger-Einstellung Einstellung der Empfindlichkeit (I∆n) : 0.030 - 0.1 - 0.2 - 0.3 - 0.5 - 1 - 2 - 3A Einstellung der Hysterese Alarmausgänge: 1 RT-Kontakt pro Alarm, 8A/250Vac bei ohmscher Last Externe Steuerung Betriebstemperatur: -5 bis +55°C Schutzart: IP20 Isolierung: 2kV-50Hz-1min (zwischen Spannungsversorgung und Ausgängen) Snap-in-Schrankmontage auf symmetrischer DIN-Schiene Universelle Hilfsstromversorgung: 20 bis 250Vac und 20 bis 250Vdc
