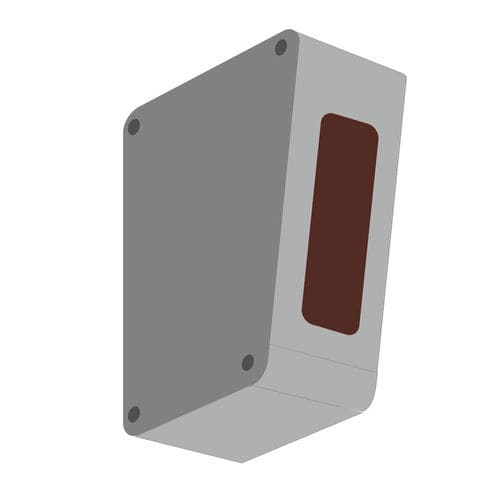

Der Triangulationsentfernungsmesser AN-11TL ist für die berührungslose Messung der Entfernung zum Objekt mit hoher Genauigkeit ausgelegt.
Zusammenfassung
Das Ziel des Triangulationsentfernungsmessers ist die Bestimmung der Entfernung zum Objekt, der offset relativ zum Meter in Echtzeit, der Oberflächengeometrie. Der Entfernungsmesser hat den Schutzgrad IP67 und die Datenübertragung mit Hilfe von RS232-, RS485- und Ethernet-Schnittstellen.
Der Triangulationsentfernungsmesser AN-11TL hat die nächsten Möglichkeiten:
-berührungslose Bestimmung der Entfernung zu den Objekten
-Hochfrequenzmessung
-Messung des minimalen oder maximalen Abstands
-Integrationsfähigkeit mit Robotern, Maschinen, automatischen Linien
Spezifikationen
Grundsätzliche Spezifikationen des Triangulationsentfernungsmessers AN-11TL
Die Lichtquelle
Typ Rote, grüne, infrarote, blaue Halbleiterlaser
Wellenlänge 405, 532, 658 (Voreinstellung), 808
Laserklasse Klasse 2 Laserprodukt
Leistung 0,1..5 mW
Allgemeine Informationen
Messbereich, Z-Achse (Höhe) 20..2700 mm
Linearität, Z-Achse (Höhe) ± 0,05% des Bereichs
Messfrequenz 9,2 kHz
Schnittstelle RS232, RS485, Ethernet
Temperatureigenschaften bei Änderung um 1° C, die Eigenschaften ändern sich um 0,01%
Schutzart IP67
Gehäuse aus Aluminium
Gewicht 50...670 g
Widerstandsfähigkeit gegenüber der Umwelt
Schockfestigkeit 30 G/6 ms
Umgebungstemperatur im Betrieb, °С 0 ... +60°C
Betriebsumgebungsluftfeuchtigkeit 5-95% RH (keine Kondensation)
Schwingung 20 G /10 ... 1000 Hz, 6 Stunden in X, Y und Z
---
