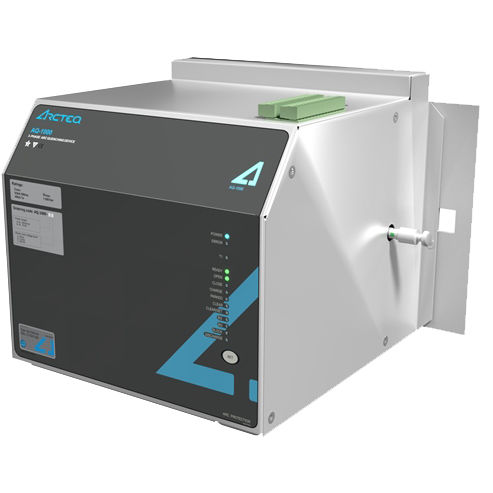

Lichtbogenschutz-Schutzsystem AQ 1000

Das Lichtbogenlöschgerät AQ 1000 löscht Lichtbogenfehler in Systemen mit einer Nennspannung von unter 1000V innerhalb von 3ms nach der Lichtbogenzündung. Das Lichtbogenlöschsystem AQ 1000 wurde entwickelt, um die gesamte Lichtbogenzeit auf 3ms zu begrenzen und die thermischen und druckschädigenden Auswirkungen des Lichtbogenfehlers zu minimieren oder sogar zu beseitigen. In den meisten Anwendungen führt dies zu einer Energiefreisetzung von weniger als 1 Kalorie/cm2. Der AQ 1000 ist vollständig wiederverwendbar und ermöglicht vollständige Systemtests vor Ort. Das AQ 1000 wird in Verbindung mit dem Lichtbogenschutzsystem AQ 100 eingesetzt. Im Falle eines Lichtbogenfehlers erkennt das AQ 100 den Fehler, löst das Lichtbogenlöschsystem AQ 1000 aus und löst gleichzeitig den/die Fehlerstromschutzschalter aus. Der AQ 1000 erzeugt einen dreiphasigen bis erdigen niederohmigen Parallelpfad, auf dem der Fehlerstrom fließen kann, wodurch der Lichtbogenfehler gelöscht wird. Die gesamte Lichtbogenzeit beträgt 3ms.
