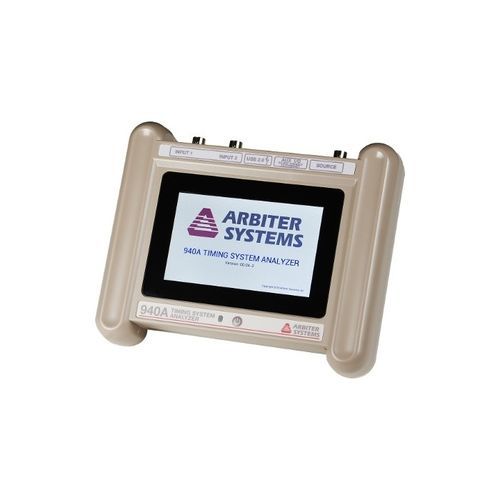

Signalanalysator 940A

elektrischLeistungEchtzeit

Der Timing System Analyzer Modell 940A ist ein umfassendes Instrument für die Zeitmessung in Umspannwerken. Das intuitiv und einfach zu bedienende Modell 940A wurde entwickelt, um die Installation und Wartung von Zeitmesssystemen zu vereinfachen. Das Modell 940A kann IRIG-B-, DCF77- und 1PPS-Taktsignale messen und ausgeben und ist damit ein unverzichtbares Werkzeug für Zeitmesssysteme in Umspannwerken. Das Modell 940A verfügt über zwei identische Eingangskanäle, die IRIG-B (unmoduliert, moduliert und modifiziertes Manchester), DCF77 und 1 PPS Timing-Signale messen können. Die Timing-Signale werden dekodiert und als Text und/oder grafisch angezeigt, wobei das komplette Timing-Signal bis hinunter zur IRIG-B-Bit-Ebene dargestellt wird. Die dualen Eingänge ermöglichen den Vergleich mit einem kalibrierten Signal oder zwischen verschiedenen Signalgeneratoren. Der Timing System Analyzer Modell 940A ist auch mit einem Ausgang ausgestattet, der moduliertes IRIG-B, unmoduliertes IRIG-B, 1 PPS und DCF77 ausgeben kann. Ausgangspegel, Modulationsverhältnisse und die Timing-Referenz sind konfigurierbar. Durch die Flexibilität, die Timing-Referenz mit Eingang 1, Eingang 2, der internen Echtzeituhr oder einer benutzerdefinierten Einstellung zu synchronisieren, eignet sich der 940A für die Prüfung jedes Timing-Szenarios. Zwei Eingangskanäle. Ein anpassbarer Quellkanal. Misst: IRIG-B unmoduliert IRIG-B moduliert IRIG-B modifiziert manchester DCF77 1 PPS Industrielles Displayglas schützt den kapazitiven 800 x 480 Farb-TFT-Touchscreen. Langlebiger Lithium-Ionen-Akku Eingebaute LED-Taschenlampe.
