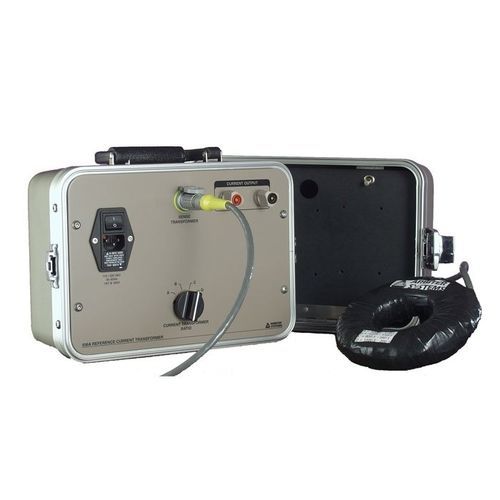

Stromtransformator 936A

LeistungGießharzPrimär

Der Arbiter Systems®, Inc. Modell 936A Referenzstromwandler bietet Laborgenauigkeit in einem kleinen, tragbaren, robusten Gehäuse und ist somit ideal für den Einsatz vor Ort geeignet. Mehrere Übersetzungsverhältnisse von 1200:5, 1000:5, 800:5, 600:5 sind über einen Schalter auf der Vorderseite wählbar. Die garantierte Genauigkeit über den gesamten Eingangsbereich und unter allen Betriebsbedingungen beträgt 0,02 % Übersetzungsverhältnis und 0,01 ° Phase (rückführbar auf NIST), ideal zur Kalibrierung anderer Stromwandler. Das Modell 936A verwendet einen aktiven Transformator, um die für eine Primärreferenz erforderliche hohe Genauigkeit zu erreichen. Diese Konstruktion umfasst einen Doppelkern-Toroid mit einer verstärkerunterstützten zweiten Stufe. Die aktive Schaltung reduziert den Kernfluss des Messwandlers auf Null und erzeugt einen genauen, von der Last unabhängigen Ausgangsstrom. Das Modell 936A wurde in erster Linie für die Verwendung mit der Stromquelle Modell 935A und dem Power System Analyzer Modell 931A zur Kalibrierung von Stromwandlern entwickelt, die mit dem Power Sentinel Modell 1133A verwendet werden. Durch die Auswahl mehrerer Übersetzungsverhältnisse des Modells 936A können auch andere Stromwandler über ihren gesamten Betriebsbereich geprüft und kalibriert werden. Tragbar und robust für die Arbeit vor Ort Unterstützt mehrere Übersetzungsverhältnisse von 1200:5, 1000:5, 80:5 und 600:5 Garantiert genau - innerhalb von 0,02 % Übersetzungsverhältnis und 0,01 ° Phase, rückführbar auf NIST Funktioniert mit Modell 935A und 931A
