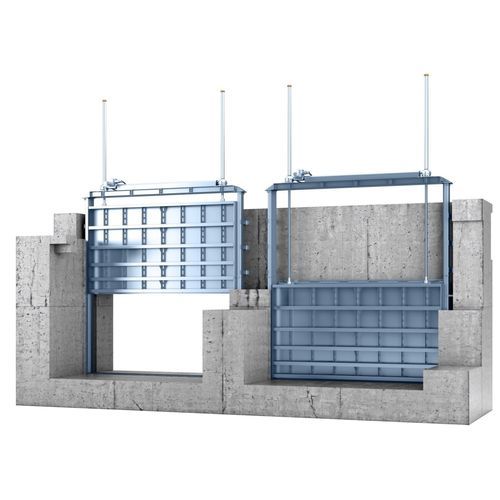

Hubwehr zur Abwasseraufbereitung Passavant®

Penstocks (auf 4 Seiten versiegelt) Sicherheit und Zuverlässigkeit bis ins kleinste Detail: Passavant® Absperrschieber sind 4-seitig abgedichtete Absperrvorrichtungen, die für beide Durchflussrichtungen geeignet sind und von 200x200 mm bis zu 7000x7000 mm und 5 bar (50 m WS) erhältlich sind. Einzigartige Merkmale - Maximale Sicherheit durch statische und Spannungsberechnung mittels Finite-Elemente-Methode - Optimierte Stahlschweißkonstruktion, weitgehend wartungsfrei - Vermeidung von Spaltkorrosion durch konstruktive Vermeidung und durchgeschweißte Nähte - Hohe Belastbarkeit auch bei harten und sperrigen Inhalten im Abwasser - Unsere Spindeln sind gewalzt, nicht geschnitten Gefertigt aus verschiedenen Edelstahlsorten, die durch Beizen und Passivieren haltbar gemacht werden, regelt die Passavant® Druckrohrleitung den Wasserdurchfluss zuverlässig mit einer Dichtheit nach Klasse 4 (5) DIN 19569 (Tabelle 1). Er ist mit einer vierseitigen Dichtung in beiden Durchflussrichtungen ausgestattet, die mit Doppellippen oder Doppelkolbendichtungen versehen ist. Die stahlgeschweißte Randkonstruktion mit Unterflur- und Überflurbetrieb ermöglicht alle Antriebsarten - von manuell bis hydraulisch. Der Einsatz einer Mutterbox gleicht Fluchtungsfehler aus und garantiert einen ruhigen Lauf. Die Druckrohrleitung ist als ein- oder zweispindlige Ausführung oder als absenkbare Druckrohrleitung erhältlich; außerdem besteht die Wahl zwischen einer halbrunden oder geraden Schwelle. Der Schieberahmen kann entweder an eine gerade Wand gedübelt oder in Gebäudeaussparungen einbetoniert werden. Voraussetzung für die Verdübelung ist eine ebene und gerade Schachtwand nach DIN18202. Der Schieberahmen wird in unserem Werk nach DIN 19569-4 konstruiert und gefertigt.
