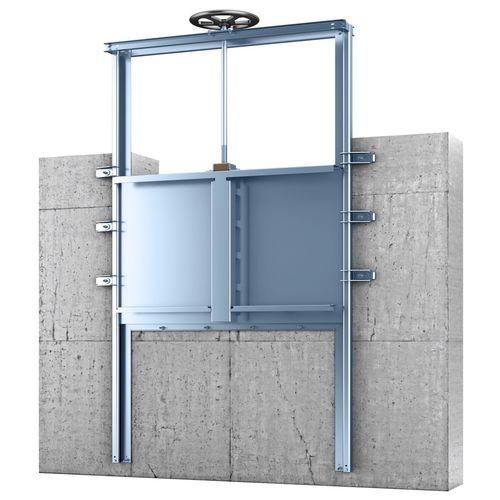

Schleusentor zur Abwasseraufbereitung Passavant®

Schleusentore (3-seitig abgedichtet) Äußerst belastbar, auch bei harten und sperrigen Inhalten im Abwasser: Die Passavant®-Schleusentore sind kostengünstig als Standardausführung oder auch als Sonderanfertigung erhältlich. Sie sind in Abmessungen von 200x200 mm bis zu 7000x7000 mm erhältlich. Einzigartige Merkmale - Maximale Sicherheit durch Statik und Spannungsberechnung mittels Finite-Elemente-Methode - Optimierte Stahlschweißkonstruktion, weitgehend wartungsfrei - Vermeidung von Spaltkorrosion durch konstruktive Vermeidung und durchgeschweißte Nähte - Geringe Wartungskosten durch den Einsatz verschiedener Edelstahlsorten, alle Stahlteile sind gebeizt und passiviert - Unsere Spindeln sind gewalzt, nicht geschnitten Der Passavant®-Schleusentor kann sowohl vor als auch im Gerinne eingebaut werden. Er ist mit einer dreiseitigen Dichtung für beide Durchflussrichtungen ausgestattet, die mit einer Doppellippendichtung versehen ist. Die Dichtheit ist nach Klasse 3 DIN 19569 (Tabelle 1) gewährleistet. Die Platte ist eine geschweißte Konstruktion aus gebogenen Profilen. Standardmäßig werden die Rinnenschütze manuell oder mit einem elektrischen Antrieb betrieben. In besonderen Fällen ist auch ein hydraulischer Antrieb möglich. Fluchtungsungenauigkeiten werden durch den Einsatz eines Mutterkastens ausgeglichen, ein ruhiger Lauf ist gewährleistet. Der Rahmen kann entweder einbetoniert oder angedübelt werden. Voraussetzung für das Andübeln ist jedoch eine gerade und ebene Schachtwand nach DIN 18202. Das Schleusentor ist mit halbrunder oder gerader Schwelle oder als absenkbares Rinnentor erhältlich. Außerdem ist er in ein- oder zweispindeliger Ausführung erhältlich. Der Schleusenschieber wird in unserem Werk nach DIN 19569-4 konstruiert und gefertigt.
