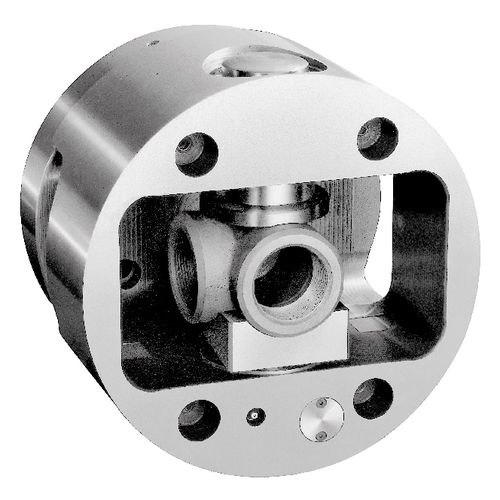

Kraftspannfutter MDE series

StahlPräzisionselbstzentrierend

INDEXIERFUTTER MIT AUTOMATISCHER SPANNUNG UND INDEXIERUNG - (8×45°) MDE ist ein automatisches Drehfutter mit hydraulischer Klemmung und Indexierung. Es ist nicht selbstzentrierend. VORTEILE - hergestellt aus hochfestem, gehärtetem und zementiertem 60HRC Stahl UNI18NiCrMo5, um ein hohes Maß an Präzision, Zuverlässigkeit und Qualität zu gewährleisten - Indexierungsbewegung (tecnomors-Patent) einfach und zuverlässig mit nur einem Kolben, der in Rotation und in Klemmstellung arbeitet. Genauigkeit der Indexierung ± 1' - Führungssystem der Klemmung und des Indexierungsmechanismus. Dieses System verwendet 2 vorgespannte, massive, gerade Rollen in radialer und 1 axiales Lager - Dichtungen gegen Verschmutzung durch Kühlmittel, Späne oder Staub - konstante und lang anhaltende Präzision - einfache Installation an der Maschine - Das Spannfutter ist durch das Nestrohr mit dem hinteren rotierenden Ölverteiler verbunden. Dieses Rohrsystem wird mit Schleifkupplungen aus gehärtetem Stahl geliefert - Fliehkraftkompensationssystem für verformungsanfällige Teile, um eine höhere Produktivität zu erreichen - Vorrichtung zur Steuerung der Indexierung - ein guter Automatisierungsgrad wird durch den Einsatz eines Roboters zum Be- und Entladen der Werkstücke erreicht - Der Indexierungsprozess ist auch in Rotationsposition möglich, um einen schnellen Durchgang der Indexierungsposition zu ermöglichen. Die Drehgeschwindigkeit muss nicht an der maximalen Leistung liegen - der Schaltvorgang dauert mit Lageregelung ca. 2-4 Sekunden pro 90°, abhängig von der Größe des Spannfutters - sehr einfaches hydraulisches System mit 2 Anschlüssen für den Schaltmechanismus, 2 Anschlüssen für den Spannkolben und 1 Ablassleitung - der Spannkolben ist mit einer Sicherheitsvorrichtung verbunden und hält das Werkstück auch bei vollständigem Druckverlust sicher in den Backen fest
