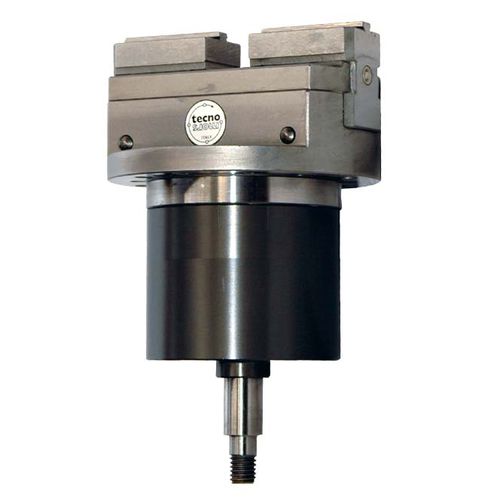

Schraubstock für Werkzeugmaschinen PSV series

pneumatischPräzisionselbstzentrierend

Selbstzentrierende PSV-Schraubstöcke werden häufig auf Bearbeitungsmaschinen zum Spannen von Werkstücken eingesetzt. Der Druck für die Spannkraft auf das Werkstück wird durch den Druck eines doppelt wirkenden Kolbens bestimmt, der in den Schraubstock eingebaut ist. Der Zylinder, der den Kolben in den Schraubstock bewegt, kann in den Maschinentisch eingelassen werden. Die Übertragung des Drucks von der Nabe auf die Greifer erfolgt über zwei starke Hebel VORTEILE - Die Teile sind miteinander verbunden, um die Bewegung offen/geschlossen zu gewährleisten. Sie sind vollständig gegrillt mit Millesimaltoleranz. - Die endgültige Zentrierung wird nach dem Zusammenbau vorgenommen, wobei der Schraubstock mit Arbeitsdruck beschickt wird. - Die Führungen der flachen Backen haben eingefügte Keilleisten, um die Präzision und die Endbearbeitung der Gleitfläche zu verbessern und um das durch die Abnutzung entstandene Spiel wiederherzustellen. - Sie sind mit einem wirksamen Schutz gegen das Eindringen von Produktionsabfällen und mit Eingängen für die Druckbeaufschlagung ausgestattet. - Die Schraubstöcke sind mit Vorrichtungen für eine Zwangsbeaufschlagung und mit einem hohen "Schutzgrad" (IEC 144) ausgestattet. - Die Zuführungsanschlüsse befinden sich am Boden des Zylinders und seitlich am Gehäuse des Schraubstocks.
