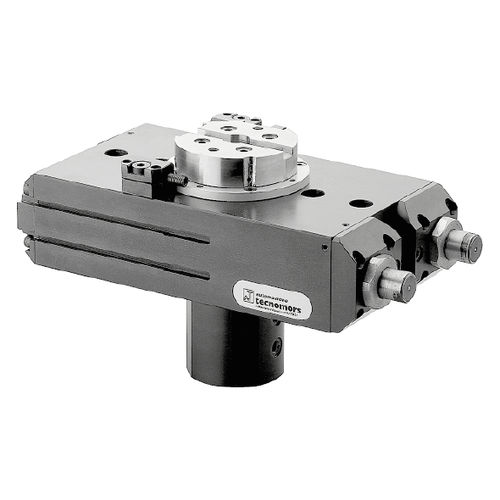

Drehantrieb AR-COL series

pneumatischhydraulischKolben

PNEUMATISCHE SCHWENK- UND DREHEINHEITEN MIT 4-WEGE-FLÜSSIGKEITSDURCHFÜHRUNG Die Drehantriebe der Serie "COL" entstammen der FAM 2.3 mit der Beimischung von 4 - Wegen, die in die Hauptspindel integriert sind, um die Zusatzobjekte in Drehstellung zuzuführen. Bei diesem Modell der Drehantriebe ist der Verteiler, an dem die Schläuche mit Zusatzzuführung angeschlossen sind, mit der Hauptspindel verbunden und dreht sich mit ihr. VORTEILE Die Drehung der Spindel, die auf vorgespannten Schräglagern gelagert ist, wird durch ein Paar Zahnstangenkolben aus behandeltem Stahl gewährleistet. Der Drehwinkel kann mit einem Gesamthub von ca. 2° über zwei Gewindestangen und einen oder zwei in die Kappe integrierte Kontrastblöcke (optional) präzise eingestellt werden. Der Anschlag ist direkt an der Spindel angebracht und gewährleistet Präzision und Zuverlässigkeit. Die Abbremsung wird durch hydraulische Stoßdämpfer mit eingebauter Kartusche gewährleistet, die druckdicht auf den Zahnstangenkolben wirken. Die Drehung kann über integrierte Sensoren gesteuert werden, die das Magnetfeld erfassen, das von einem an einem der beiden Zahnstangenkolben befestigten Gummimagnetring erzeugt wird. Es ist möglich, als Option die Rotationskontrolle mit Näherungssensoren zu haben, die mit zwei externen Madenschrauben befestigt sind (um den Antrieb zu stoppen), um die Spindelposition zu erfassen. Alle Versionen haben einen internen Kreislauf, der beide Seiten des Kolbens versorgt (um das maximale Drehmoment zu erhalten), der der Einfachheit halber und um Platz zu sparen, nur auf einer Seite pneumatisch angeschlossen ist. Die Antriebe können sowohl mit Luft als auch mit Öl betrieben werden. Schallemissionen (Schalldruck) ≤ 70 db (A) in jeder Richtung
