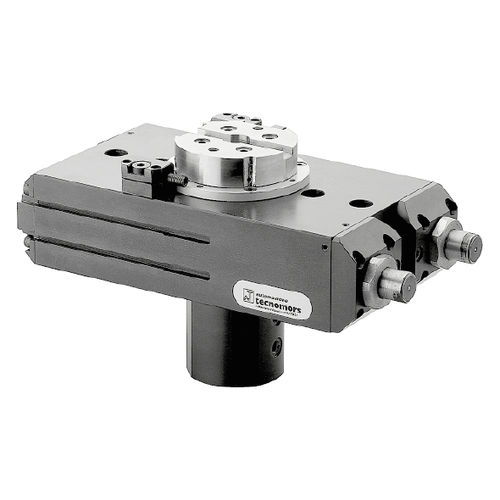

Drehantrieb AR-DIS

pneumatischhydraulischKolben

Die Drehantriebe der Serie "DIS" stammen aus der Serie FAM 2.3 mit dem Zusatz von 4 - Wegen, die in die Hauptspindel integriert sind, um die Zusatzobjekte in Drehstellung zu bringen. Bei diesem Modell der Drehantriebe ist der "Verteiler", an dem die Rohre mit der Zusatzzuführung verbunden sind, mit der Hauptspindel verbunden und dreht sich mit ihr. VORTEILE Die Drehung der Spindel, die auf vorgespannten Schräglagern gelagert ist, wird durch ein Paar Zahnstangenkolben aus behandeltem Stahl gewährleistet. Der Drehwinkel kann mit Hilfe von zwei Gewindestangen und einem oder zwei in der Kappe eingebauten Kontrastblöcken (optional) präzise eingestellt werden, mit einem zusätzlichen Gesamthub von ca. 2°. Der Anschlag ist direkt an der Spindel angebracht und gewährleistet Präzision und Zuverlässigkeit. Die Abbremsung wird durch hydraulische Stoßdämpfer mit eingebauter Kartusche gewährleistet, die druckdicht auf den Zahnstangenkolben wirken. Die Drehung kann über integrierte Sensoren gesteuert werden, die das Magnetfeld erfassen, das von einem an einem der beiden Zahnstangenkolben befestigten Gummimagnetring erzeugt wird. Es ist möglich, als Option die Rotationskontrolle mit Näherungssensoren zu haben, die mit zwei externen Madenschrauben befestigt sind (um den Antrieb zu stoppen), um die Spindelposition zu erfassen. Alle Versionen haben einen internen Kreislauf, der beide Seiten des Kolbens versorgt (um das maximale Drehmoment zu erhalten), der der Einfachheit halber und um Platz zu sparen, nur auf einer Seite pneumatisch angeschlossen ist. Die Antriebe können sowohl mit Luft als auch mit Öl betrieben werden.
