Gate-Treiber / SCR BAP-1289

optisch isoliertSilizium

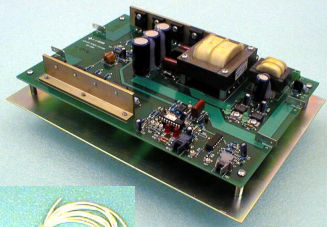

BAP-1289 ISOLIERTER HOCHSPANNUNGS-SCRATCH-GATE-TREIBER MERKMALE UMFASSEN - Laufwerk-Mehrfachgeräte in Reihenstapel- oder Parallelkonfiguration - Vollständige elektrische Isolierung - Fiber-Optic Kundenschnittstelle - Benutzerdefinierbare faseroptische Ausgabe - 15 A Spitzenlaststrom - 10 A/uS dI/dT-Torstrom - Impuls-Transformator-Isolation - Hochspannungs-Koronabeständigkeit > 15Kv - Hohe Leerlauf-Torspannung (Open Circuit Gate Voltage) - Inklusive On-Board-Stromversorgung ANWENDUNGEN - Serie SCR-Stapel - Parallele SCR-Arrays - AC-Transfer-Schalter - Mittel- bis Hochspannungsversorgung - Gleichrichter für Hochenergiephysik - Systeme mit gepulster Energie Der AP-1289 bietet eine komplette, zuverlässige, schlüsselfertige Lösung zur Steuerung einzelner oder mehrerer Hochspannungs-SCR-Geräte. Hochstrom-FET-Verstärker treiben individuelle Impuls-Transformatoren an, die jedes SCR-Gate direkt ansteuern. Diese gekapselten, koronabeständigen Hochspannungsimpulstransformatoren lassen sich leicht mit dem mitgelieferten Hochspannungs-Siliziumdraht verbinden, um eine Reihenschaltung mehrerer SCRs zu ermöglichen und so eine höhere Betriebsspannung zu erreichen. Standardmäßige Hewlett-Packard™-Glasfaserkoppler bieten eine eigensichere Schnittstelle und eine praktisch unbegrenzte Störfestigkeit zwischen dem angesteuerten SCR und der Steuerelektronik des Kunden.
