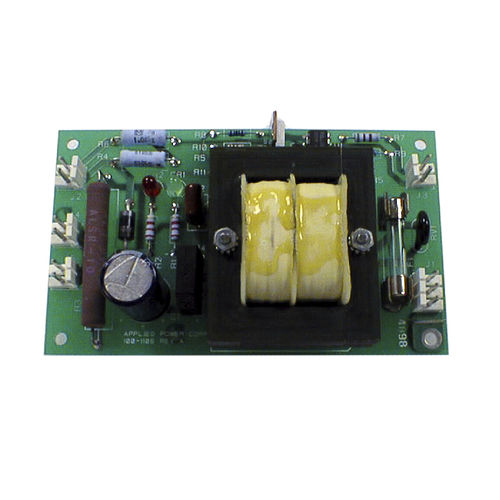

Gate-Treiber / SCR BAP-1106

BAP-1106 SCR-Tor-Treiberplatine für einzelne großflächige Thyristorbauelemente' Der AP-1106 bietet eine komplette, praxiserprobte, schlüsselfertige Lösung zur Ansteuerung eines einzelnen großflächigen Thyristorbauelements. Dieser Treiber akzeptiert einen Steuereingang mit logischem Pegel und liefert einen isolierten DC-Treiberstrom in das SCR-Gatter, der in der Lage ist, bis zu 100 mm große Bauelemente auf der Festplatte zu betreiben. Das Ausgangsgatter-Treibersignal wird über ein impulsformendes Netzwerk angelegt, das einen schnell ansteigenden Stromimpuls der Vorderflanke (typischerweise 5A/µSec) in das SCR-Gatter erzeugt, wodurch die di/dt-Fähigkeit des Bauteils maximiert und die ordnungsgemäße SCR-Einschaltung sichergestellt wird. Das integrierte 115VAC-Netzteil liefert die gesamte für die Ansteuerung des SCR erforderliche Leistung und sorgt für eine Transformatorisolierung zwischen dem AC-Eingang und dem angesteuerten SCR. Ein Hochgeschwindigkeits-Optokoppler sorgt für die Isolierung zwischen dem vom Kunden gelieferten Logikpegelsignal und dem SCR. LED-Anzeigen zeigen den Status POWER ON und SCR ON an. Die kleine PCB-Baugruppe misst nur 3,0" X 5,0".
