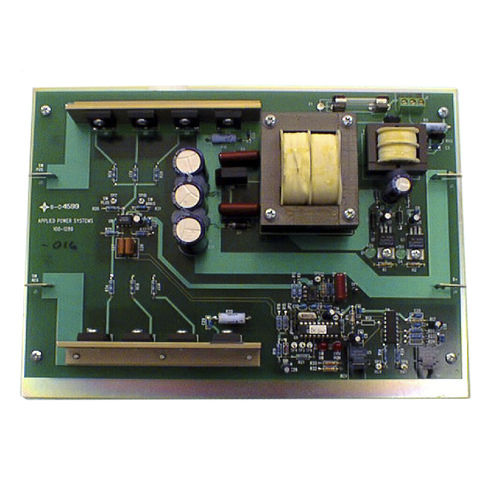

BAP-1289 SCR-Tor-Treiberplatine Isolierte Hochspannungs-SCR-Gate-Treiberplatine MERKMALE UMFASSEN - Laufwerk-Mehrfachgeräte in Reihenstapel- oder Parallelkonfiguration - Vollständige elektrische Isolierung - Fiber-Optic Kundenschnittstelle - Benutzerdefinierbare faseroptische Ausgabe - 15 A Spitzenlaststrom - 10 A/uS dI/dT-Torstrom - Impuls-Transformator-Isolation - Hochspannungs-Koronabeständigkeit > 15Kv - Hohe Leerlauf-Torspannung (Open Circuit Gate Voltage) - Inklusive On-Board-Stromversorgung ANWENDUNGEN - Serie SCR-Stapel - Parallele SCR-Arrays - AC-Transfer-Schalter - Mittel- bis Hochspannungsversorgung - Gleichrichter für Hochenergiephysik - Systeme mit gepulster Energie Der AP-1289 bietet eine komplette, zuverlässige, schlüsselfertige Lösung zur Steuerung einzelner oder mehrerer Hochspannungs-SCR-Geräte. Hochstrom-FET-Verstärker treiben individuelle Impuls-Transformatoren an, die jedes SCR-Gate direkt ansteuern. Diese gekapselten, koronabeständigen Hochspannungsimpulstransformatoren lassen sich leicht mit dem mitgelieferten Hochspannungs-Siliziumdraht verbinden, um eine Reihenschaltung mehrerer SCRs zu ermöglichen und so eine höhere Betriebsspannung zu erreichen. Standardmäßige Hewlett-Packard™-Glasfaserkoppler bieten eine eigensichere Schnittstelle und eine praktisch unbegrenzte Störfestigkeit zwischen dem angesteuerten SCR und der Steuerelektronik des Kunden. Ein eingebauter Mikrocontroller sorgt für die zeitliche Steuerung und Kontrolle der SCR-Ansteuersignale mit quarzgesteuerter Genauigkeit, wodurch eine präzise Phasensteuerung des angesteuerten SCR möglich ist. Ein integriertes Netzteil akzeptiert 120VAC-Eingänge und erzeugt die gesamte für die Logiksteuerung, die Glasfaserschnittstelle und die Gate-Steuerung erforderliche Leistung.
