Schnittstellenkarte für Lichtleiter BAP-1793

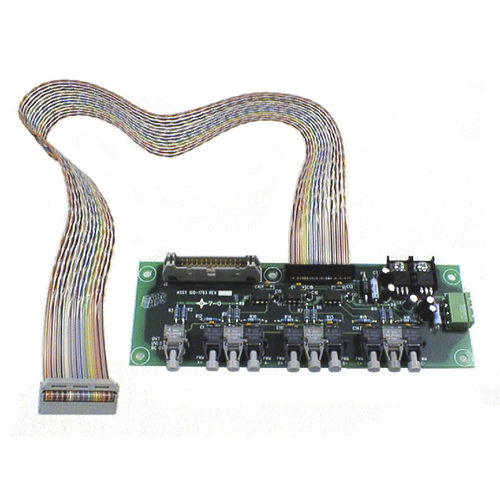

BAP-1793 Faseroptische Schnittstellenkarte zur Verwendung mit POW-R-PAK-Treiberkarten Die dreiphasige Glasfaser-Schnittstellenkarte AP-1793 bietet eine rauschunempfindliche Schnittstelle zwischen einer vom Kunden bereitgestellten Steuerplatine und einer POW-R-PAK-Leistungsstufe. Die PWM-Steuersignale von der Steuerplatine an die Glasfaserplatine (FOB) und die Fehlersignale von der FOB an die Steuerplatine werden über Glasfaserkabel übertragen und empfangen. Dadurch werden die Auswirkungen elektrostatischer und elektromagnetischer Interferenzen, die in der Nähe jeder hart geschalteten Leistungselektronik-Einheit auftreten, minimiert. Die Karte enthält sechs optische Empfänger (HFBR-2521), die mit 5 MBaud kommunizieren und jeweils den Leitungsstatus des von ihnen gesteuerten IGBTs kontrollieren. Das am Empfänger vorhandene Licht schaltet den zugehörigen IGBT ein. Der IGBT bleibt so lange eingeschaltet, bis das Licht entfernt wird oder bis ein Fehler von der POW-R-PAK-Gate-Treiberplatine (GDB) erkannt wird. An diesem Punkt schaltet sich der GDB ab und meldet den Fehler über den entsprechenden faseroptischen Sender (HFBR-1521). Licht ist auf der kundenseitigen Steuerplatine vom Glasfaser-Sender auf dem FOB vorhanden, wenn kein Fehler zu melden ist. Dadurch wird ein ausfallsicherer Zustand geschaffen, der den POW-R-PAK im Falle eines nicht angeschlossenen Fehlersignals verriegelt.
