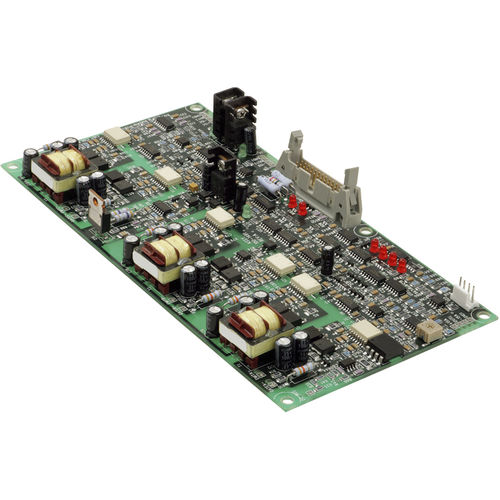

Gate-Treiber / IGBT BAP-1491

SCRoptisch isoliertisoliert

BAP-1491 Full-Bridge IGBT-Treiber Gate Drive Board für Dreiphasen- und Vollbrücken-Wechselrichter MERKMALE UMFASSEN - Enthält vier individuelle SCR-Tor-Fahrer - Einzelner 24VDC-Eingang - Optoisolierte Kundenschnittstelle - SCR-Kurzschluss-Erkennungsoption - On-Board-Snubber-Option - Robustes Design (Mil-STD-Stoßdämpfer & Vibe) - 60 oder 400 Hz Betrieb ANWENDUNGEN - AC-Transfer-Schalter - Steuerung der Heizung - Festkörper-AC-Schalter - Elektromechanisch - Schalter-Ersetzungen Das in diesem Datenblatt/Anwendungshinweis besprochene BAP-1491 Insulated Gate Bipolar Transistor (IGBT) Gate Drive Board (GDB) bietet eine sichere, zuverlässige, isolierte Schnittstelle zwischen der Steuerlogik und einer IGBT-basierten Leistungsstufe. Mit minimaler Entwicklungszeit und -kosten kann ein effektiver Wechselrichter mit den unten beschriebenen Techniken entworfen und gebaut werden. Typischerweise ist der unzuverlässigste Teil eines Wechselrichter-Designs die Leistungsstufe. In den meisten, wenn nicht in allen Fällen ist dies auf eine unzureichende Kontrolle der Leistungshalbleiter zurückzuführen. Der APS IGBT GDB ist ein robustes Design (siehe Abbildung 1 Blockschaltbild) und bietet die erforderlichen Schutzfunktionen, um eine zuverlässige Leistungsstufe zu gewährleisten, einschließlich: zwei Formen des Überstromschutzes, des Schutzes gegen Überspannung des Gleichspannungszwischenkreises, des Schutzes gegen Übertemperatur und der Unterspannungssperre. Als Rückkopplungssignale an die Steuerlogik werden außerdem isolierte, analoge Echtzeit-Darstellungen der einzelnen Phasenausgangsströme, der Zwischenkreisspannung und eine Temperatursensor-Schnittstelle bereitgestellt, die auf einem Kühlkörper montiert werden kann.
