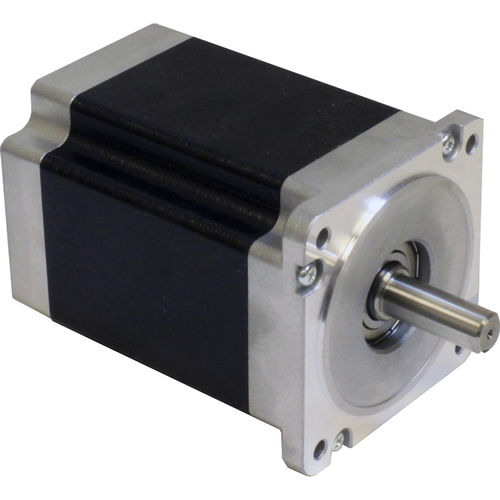

2-Phasen-Schritt-Motor HT34 series

NEMA 34HochdrehmomentBewegungskontrolle

- 2-Phasen-Hybrid-Schrittmotor - Konstruktion mit hohem Drehmoment - Standard NEMA 34-Abmessungen - Reihen- oder Parallelverdrahtung - Der Motor ist UL-anerkannt Der Zwei-Phasen-Schrittmotor HT34-504 eignet sich für eine breite Palette von Bewegungssteuerungsanwendungen. Der Motor ist mit 8 Motorleitungen ausgestattet und kann auf verschiedene Arten angeschlossen werden, einschließlich bipolarer Reihenschaltung und bipolarer Parallelschaltung. UL-anerkannt Die Einzel- und Doppelwellenversionen dieses Motors sind in den USA und Kanada UL-anerkannt, Aktenzeichen. E472271. Der Encoder ist nicht in der Liste enthalten. Teilenummer: HT34-504 Baugröße: NEMA 34 Motor-Typ: Hohes Drehmoment Teilenummer mit Doppelwelle: HT34-504D Artikelnummer mit Geber: HT34-504D-YAA Encoder-Rückmeldung: Optional Encoder-Auflösung: 2.000 Linien (8.000 Zählungen Quadratur) Motorlänge: 2,62 Zoll Anzahl der Leitungsdrähte: 8 Leitungsdrahtkonfiguration: fliegende Leitungen, kein Stecker Leitungsdraht/Kabellänge: 12 Zoll Kabeldrahtstärke: 22 AWG Stufenwinkel: 1,8 Grad Bipolarer Serienwiderstand: 0.96 Ohm/Phase Bipolare Serieninduktivität: 6,8 mH/Phase Bipolarer Parallel-Widerstand: 0.24 Ohm/Phase Bipolare parallele Induktivität: 1,7 mH/Phase Unipolarer Widerstand: 0.48 Ohm/Phase Unipolare Induktivität: 1,7 mH/Phase Rotorträgheit: 1.56E-02 oz-in-sec2 Integriertes Getriebe: Nein Gewicht: 3.97 lbs Isolationsklasse: Klasse B (130 ºC) Maximale Radiallast: 140.8 lbs Maximale Schubkraft: 1 Schub: 14,6 lbs; Zug: 34,8 lbs Wellendurchmesser: 12,7 mm (0,500 Zoll)
