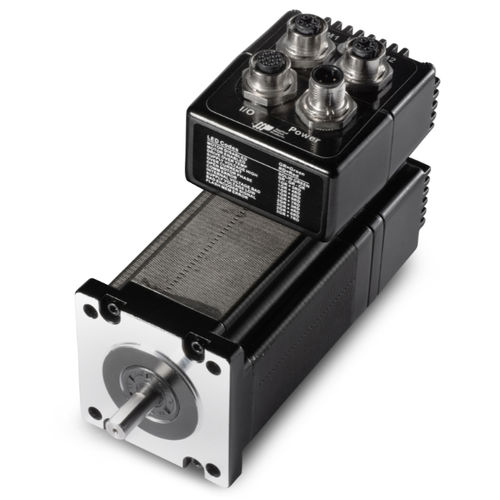

DC-Motor SWM24 series

SchrittIP65NEMA 24

- Schutzart IP65 für nasse und staubige Umgebungen - M12-Ethernet-Anschlüsse mit zwei Anschlüssen - Hochentwickelte Stromregelung - Anti-Resonanz - Glättung der Drehmomentrippel - Mikroschritt-Emulation - NEMA 23 Gehäusegröße - Q-Programmiersteuerungsmodus für Stand-alone-Betrieb - Schnelles 10/100-Ethernet für Programmierung und Kommunikation (UDP & TCP) - Integrierte EtherNet/IP-Industrievernetzung - Eingebauter Inkrementaldrehgeber Der integrierte Schrittmotor SWM24IP-3DE ist eine Einheit aus Antrieb und Motor, die einen NEMA 23-Schrittmotor und einen hochentwickelten Schrittmotor mit 6,0 A/Phase (Sinusspitze) in einem einzigen Gerät mit Schutzart IP65 vereint. Die Stromversorgung des Antriebs, der sich auf der Rückseite des Motors befindet, muss über eine externe Gleichstromversorgung erfolgen. Kompatible 24- und 48-Volt-Gleichstromversorgungen finden Sie unter Verwandte und empfohlene Produkte unten. Der integrierte Schrittmotor SWM24IP-3DE ist mit EtherNet/IP-Netzwerkkommunikation ausgestattet, dem weit verbreiteten industriellen Protokoll für Automatisierungsanwendungen in der Fertigung. Mit EtherNet/IP können Anwender den Antrieb über eine offene, standardbasierte, industrielle Ethernet-Verbindung mit Geschwindigkeiten von bis zu 100 MBit/s steuern, konfigurieren und abfragen. Alle SWM24IP-Geräte arbeiten mit den gleichen Steuerungsmodi wie die SWM24Q-Geräte, mit dem Zusatz, dass auf alle Antriebs- und Motorfunktionen über EtherNet/IP zugegriffen werden kann, einschließlich mehr als 100 Befehle und 130 Register zur Steuerung von Bewegung, E/A, Konfiguration, Abfrage, Mathematik, Registermanipulation und Q-Programmierung. Die Einrichtung und Konfiguration des SWM24IP erfolgt mit der Software ST Configurator™ von Applied Motion, während Q-Programme mit der Software Q Programmer™ erstellt werden.
