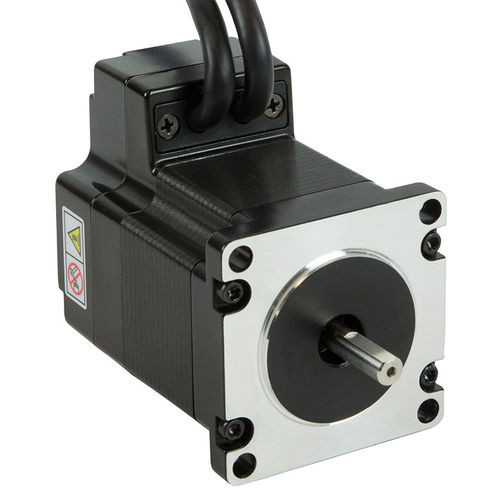

Schrittmotor HT23 series

NEMA 23CANopenBewegungskontrolle

- Zur Verwendung mit StepSERVO-Antrieben zur Erstellung von Motor- und Antriebssystemen mit geschlossenem Regelkreis - StepSERVO-Technologie mit Raumvektor-Stromregelung - Baugröße NEMA 23 - Boost-Drehmoment (Spitzenwert) 25-50% höher als das Haltemoment - Eingebauter magnetischer 5000-Zeilen-Encoder (20000 Zählungen/Umdrehung) ermöglicht eine leistungsstarke Steuerung mit geschlossenem Regelkreis StepSERVO-Motoren lassen sich mit StepSERVO-Antrieben kombinieren, um Motor- und Antriebssysteme mit geschlossenem Regelkreis zu schaffen. Der HT23-SS2DG ist ein drehmomentstarker Schrittmotor mit integriertem Inkrementalgeber mit 5000 Strichen (20.000 Zählungen/Umdrehung). Der hochauflösende Encoder wird für die Closed-Loop-Servoregelung verwendet, um eine hochgenaue Positions- und Geschwindigkeitsregelung zu erreichen Der HT23-SS2DG ist speziell für den Einsatz mit den folgenden StepSERVO-Antrieben konzipiert: - SSDC10 StepSERVO-Antrieb mit mehreren Steuerungsoptionen einschließlich EtherCAT, EtherNet/IP, Modbus TCP, CANopen und RS-485 - SS05-EC-D StepSERVO-Antrieb mit EtherCAT Die StepSERVO-Technologie kombiniert die hohen Drehmomente eines Schrittmotors mit der dynamischen Steuerung eines Servosystems im geschlossenen Regelkreis. Das Ergebnis ist eine Bewegungssteuerungslösung, die leise und effizient arbeitet und nur ein Minimum an Strom benötigt, um die befohlene Position und Geschwindigkeit beizubehalten. Ein Boost-Drehmoment (oder Spitzendrehmoment), das über dem Nennhaltedrehmoment liegt, erhöht die Grenzen der Beschleunigung, was zu schnelleren Zykluszeiten und höherem Durchsatz führt. StepSERVO-Systeme können in Anwendungen eingesetzt werden, in denen herkömmliche Schrittmotoren nicht das erforderliche hohe Maß an Genauigkeit und Leistung erreichen können. NICHT enthalten: - Kompatibler Antrieb (erforderlich), siehe StepSERVO-Antriebe unten - Motorverlängerungskabel (empfohlen), siehe Zubehör unten
