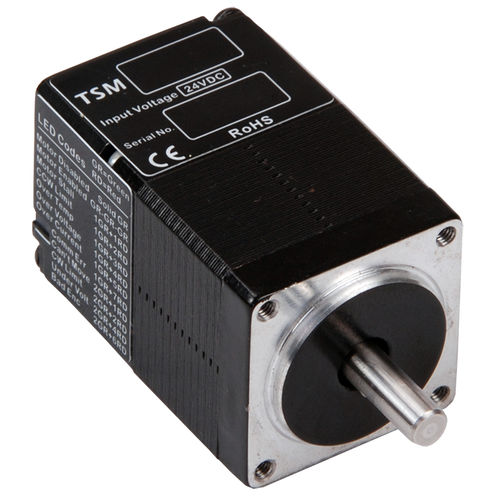

DC-Motor TSM11Q series

SchrittNEMA 11Bewegungskontrolle

- StepSERVO™-Technologie mit Raumvektor-Stromregelung - NEMA 11-Rahmengröße - Q-Programmiersteuerungsmodus für Stand-alone-Betrieb - Modbus RTU für einfache PLC- und HMI-Kommunikation - "Boost"-Drehmoment von 25-50% höher als das Haltemoment - RS-485-Anschluss für die Programmierung und Kommunikation - Eingebauter Encoder mit 4.096 Zählern/Umdrehung für die Steuerung im geschlossenen Regelkreis Der integrierte Motor TSM11Q-1RM StepSERVO™ ist eine Einheit aus Antrieb und Motor, die einen NEMA 11-Schrittmotor und einen Servoantrieb in einem einzigen Gerät vereint. Die Stromversorgung des Antriebs, der sich auf der Rückseite des Motors befindet, muss über eine externe Gleichstromversorgung erfolgen. Eine kompatible 24-Volt-Stromversorgung finden Sie unter Empfohlene Produkte unten. Die StepSERVO™-Technologie kombiniert die hohen Drehmomente eines Schrittmotors mit der dynamischen Steuerung eines Servosystems im geschlossenen Regelkreis. Das Ergebnis ist eine All-in-One-Bewegungssteuerungslösung, die leise und effizient arbeitet und nur ein Minimum an Strom benötigt, um die befohlene Position und Geschwindigkeit beizubehalten. Ein Boost-Drehmoment, das 25-50% über dem Nenn-Haltedrehmoment liegt, erhöht die Grenzen der Beschleunigung und führt zu schnelleren Zykluszeiten. Integrierte StepSERVO-Motoren können in Systemen eingesetzt werden, in denen ein herkömmlicher Schrittmotor nicht in der Lage wäre, die erforderliche hohe Genauigkeit zu erreichen. Der TSM11Q-1RM kann in verschiedenen Steuerungsmodi betrieben werden, darunter Streaming-Befehle mit SCL oder Modbus RTU, Impuls- und Richtungsmodus sowie Geschwindigkeitsmodus; außerdem kann er ein im nichtflüchtigen Speicher abgelegtes Q-Programm ausführen. Q-Programme werden mit der Q Programmer™-Software von Applied Motion erstellt, die leistungsstarke Befehle für Bewegung, E/A, bedingte Verarbeitung, Multitasking, mathematische Funktionen und mehr bietet.
