Viewer-Software Tcp TUNNEL Scan

CADProjektentwicklungPositionierung

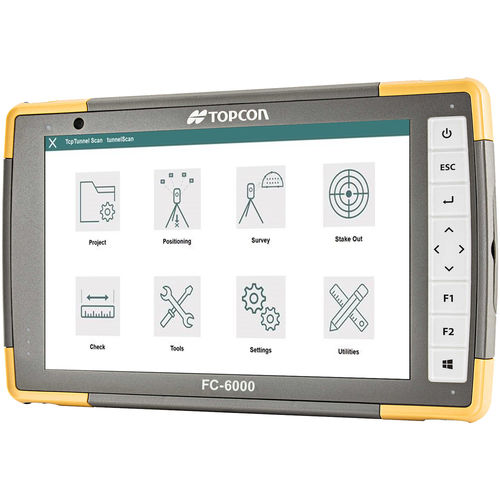

TcpTUNNEL Scan wird auf einem Windows-Tablet installiert, das an die scannende robotische Totalstation TOPCON GTL-1000 angeschlossen ist. Die Software steuert das Scannen des Tunnelgewölbes oder der Ortsbrust und zeigt die Punktwolke in einem leistungsstarken 3D-Viewer an. Es werden hochauflösende Tunnelquerschnitte berechnet, die mit dem Tunneldesign verglichen werden können und die Unterbrechungs- und Überbrechungsbereiche anzeigen. Wenn Sie einen beliebigen Punkt des Profils auf dem Bildschirm auswählen, markiert der Laserpointer die Position im Tunnel und umgekehrt. TcpTUNNEL Scan erleichtert das Abstecken der Tunnelfront, z.B. der Bohrlochpunkte für den nächsten Sprengvortrieb, der Punkte auf der Schablone, der Felsbolzen, der Straßenoberfläche und mehr. Projektdefinition Jedes Projekt ist definiert durch die horizontale und die horizontalen und vertikalen Achsen, den Tunnelentwurf und wolken. Die Daten können aus CAD-Zeichnungen extrahiert oder aus LandXML, IFC und anderen Formaten importiert werden. Positionierung und Ausrichtung Das Instrument muss positioniert und orientiert werden durch koordinaten, Winkel oder Resektion. Sie können auch die aktuelle Positionierung durch die Topcon MAGNET® Field Datenerfassungssoftware durchgeführt werden. Datenerfassung TcpTUNNEL Scan steuert das Scannen des tunnelgewölbes oder der Ortsbrust, mit optionalen Filtern nach Station bereich und Entfernung. Ein leistungsstarker 3D-Viewer ermöglicht können Sie die Punktwolke überprüfen und Messungen kontrollieren.
