CAD-Software TcpTUNNEL CAD

Land-Vermessungzur Angleichung3D

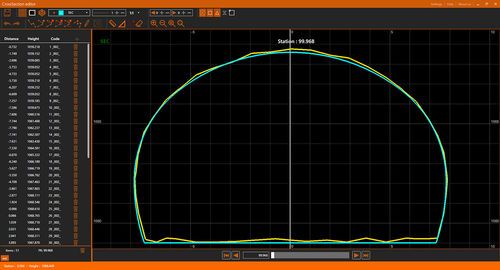

Diese CAD-Anwendung verarbeitet Tunnelvermessungsdaten, die von Totalstationen mit TcpTunnel oder anderen Programmen gemessen wurden. TcpTunnel CAD berechnet aus den Punkten und der Ausrichtung die Querschnitte, die gefiltert und bearbeitet werden können, und ermöglicht Ihnen den Vergleich mit der als Polylinie gezeichneten Tunnelvorlage. Sie können auch Profile im Einzel- oder Blattmodus mit mehreren Anpassungsoptionen zeichnen sowie das 3D-Modell des Tunnels generieren. Die Anwendung berechnet auch Unter- oder Überaushubflächen und -volumen und erstellt Berichte, die gedruckt oder in verschiedene Formate exportiert werden können. Jedes Projekt besteht aus einer horizontalen und vertikalen ausrichtung, Tunnelvorlagen und Punktdateien zusammen und unterstützt verschiedene Dateiformate wie LandXML, Trimble TXL, usw. Schablonen Schablonen können durch Parameter oder die Auswahl einer polylinie im CAD definiert werden. Es ist möglich, verschiedene schablonen auf Ausrichtungsintervalle anzuwenden und deren abmessungen zu interpolieren. Querschnittszeichnung Die gemessenen Querschnitte können aus Punkten berechnet werden die gemessenen Querschnitte können aus Punkten berechnet werden und es ist möglich, sie einzeln oder blattweise zu zeichnen es gibt Optionen zur Kennzeichnung von Unterschieden zwischen zwischen Projekt und gemessenen Querschnitten sowie station, Höhen, Flächen, etc. Es ist möglich, eine 3D ansicht von gemessenen Querschnitten als Drahtlinienzeichnung zu erstellen.
