Messsoftware Tcp-tunnel

CADSteuerungPositionierung

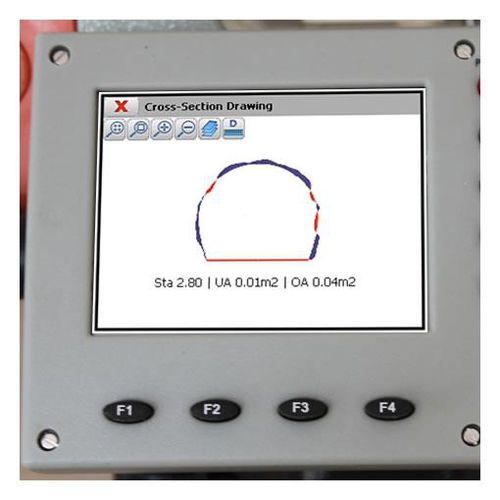

TcpTunnel kann in eine breite Palette von motorisierten Totalstationen oder in einen Datensammler eingebaut werden. Die Querschnitte werden automatisch gemessen, indem einfach das gewünschte Intervall und die Anzahl der Punkte pro Profil angegeben werden. Die Anwendung zeigt den theoretischen und den gemessenen Tunnelquerschnitt an, wobei in der Draufsicht und in der Vorderansicht die Unter- und Übergrabungsbereiche angezeigt werden. Sie verfügt außerdem über Funktionen zur Erstellung von Front-, Fahrbahn- oder Tunnelprofilen, zur Kontrolle von Passpunkten, zur Flächenberechnung usw. Jedes Projekt wird durch die horizontalen und vertikalen überhöhungen und Tunnelschablonen, die aus einer die aus einer CAD-Zeichnung konvertiert werden können, definiert durch parametern oder mit einer Totalstation gemessenen Punkten. Positionierung und Orientierung Vor der Vermessung und dem Abstecken muss die Station nach Koordinaten, Winkel oder Resektion ausgerichtet werden. Der Benutzer kann zwischen lokalen und UTM projizierten koordinaten wählen. Querschnittsvermessung TcpTunnel führt eine automatische und unbeaufsichtigte querschnittsmessung für jede Station, definiert durch winkel, Bogenlänge oder Höhendifferenzintervalle. Singuläre singuläre Punkte und die Fahrbahn können gemessen und Ausschlussbereiche auch definiert werden.
