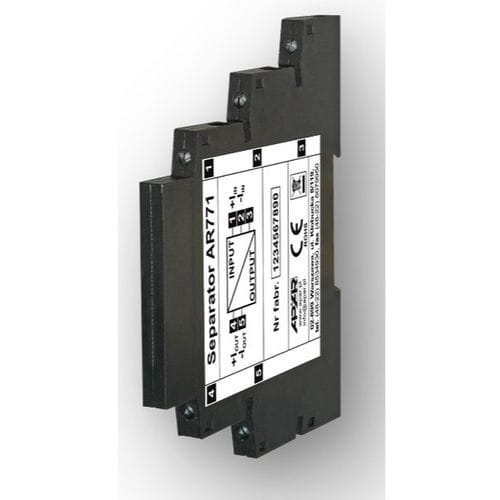

Galvanischer Isolator AR771

StromAnalogeingangmit Analogausgang

- galvanische Trennung von Stromkreisen - passiver Trenner, benötigt keine Leistung - lineare Umwandlung des Stromsignals 0÷22mA in ein Stromsignal 0÷22mA - hohe Genauigkeit und Störungsunempfindlichkeit - Stromeingang Iin: 0÷22 mA - eingangsspannung von 1,8V + Iout x Rload - überspannungsschutz: 18V - schutz vor Verpolung - Iout Stromausgang: 0÷22 mA - Rload Lastwiderstand: 0÷100÷500 Ω - zulässige Überlast: 40 mA - Verarbeitungsfehler (ohne Überlast) - für Lastwiderstand 0 ≤ Rload <250 Ω: < 0.1% - für Lastwiderstand 250 ≤ Rload < 400 Ω: < 0.2% - für Lastwiderstand 400 ≤ Rload < 500 Ω: < 0.3% - einfluss von Änderungen der Umgebungstemperatur: <0.005% / ° C - Spannungsfestigkeit: 500V, 50Hz, 1min - Nennbetriebsbedingungen: - betriebstemperaturbereich: 0 ÷ 65 °C - bereich der relativen Luftfeuchtigkeit: 0 ÷ 95 %RH (keine Kondensation) - Gehäuse für TS35 Streifen: - abmessungen: 6.2 x 76,9 x 99,1 mm - anschlüsse: Schraubverbinder - schutzart: IP50 (Gehäuse), IP20 (Klemmen) - Gewicht: \ ~ 35g - Elektromagnetische Verträglichkeit (EMV): - störfestigkeit: gemäß der Norm PN-EN 61000-6-2:2002(U) - emissionsgrad: gemäß der Norm PN-EN 61000-6-4:2002(U)
